一、实验目的
1.掌握局域网的划分；
2.掌握 Cisco Packet Tracer 网络设备模拟器的使用；
3.掌握 Cisco2950 交换机的基本命令。。
二、实验场景
实际拓扑图： cisco 交换机设置及Vlan配置配置(2)

三、实验器材
1.计算机4台
2.组网用直通双绞线网线4根。
3.设备：Cisco2950 交换机一台。
四、实验内容
任务 1：构建拓扑图
结果如图所示：
cisco 交换机设置及Vlan配置配置(2)

任务 2.给4台PC机分配静态
根据实验拓扑图建立好实验环境，并设定4台PC主机的IP地址（ip address）为 192.168.1.1（.2；.3；.4）,子网掩码（Subnet Mask）均为：255.255.255.0；并通过其中一台PC机ping其余3台主机，查看ping命令运行结果；
结果如图所示： cisco 交换机设置及Vlan配置配置(2)

任务 3、交换机配置及Vlan换分
通过交换机的基本命令，在Cisco2950交换机上创建两个虚拟局域网（VLAN），并完成虚拟局域网（VLAN）划分，将PC0与PC1划分在VLAN10，使PC2与PC3划分在VLAN20，并通过其中一台PC机ping其余3台主机，查看ping命令运行结果；
1)双击Cisco2950交换机，在弹出的Switch0 界面中打开CLI选项卡，输入enable命令进入交换机的特权模式，查看交换机的虚拟局域网情况：
Switch>en
Switch#show vlan //查看交换机虚拟局域网划分情况
结果如图所示： cisco 交换机设置及Vlan配置配置(2)

2)根据下面的命令配置交换机，完成实验内容中的要求。配置后查看交换机的虚拟局域网 VLAN 划分情况：
Switch# en
Switch#conf t //进入全局配置模式
Switch (config)#vlan 10 //创建vlan 10
Switch (config-vlan)#exit
Switch (config)#vlan 20 //创建vlan 20
myswitch(config-vlan)#exit
//分配VLAN端口
Switch (config)#int f 0/1
Switch (config-if)#switchport access vlan 10
Switch (config-if)#exit
Switch (config)#int f 0/2
Switch (config-if-range)#switchport access vlan 10
Switch (config-if-range)#exit
Switch (config)#interface fastEthernet 0/3
Switch (config-if)#switchport access vlan 20
Switch (config-if)#exit
Switch (config)#int f0/4
Switch (config-if)#switchport access vlan 20
Switch (config-if)#exit
Switch (config)#exit
Switch #
Switch #show vlan //查看交换机虚拟局域网划分情况

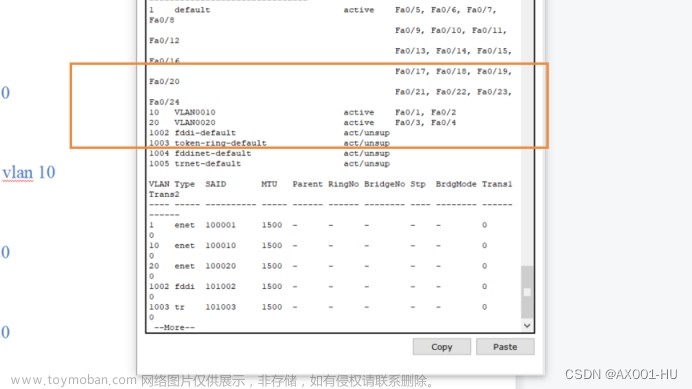

结果如图所示： cisco 交换机设置及Vlan配置配置(2)
