ArcGIS包含一系列功能，其中ArcGIS for AutoCAD一个免费的可下载的AutoCAD插件，它可简化将CAD和GIS数据整合在一起的过程提供互操作性。
ArcGIS for AutoCAD互操作性平台将连接AutoCAD和 ArcGIS，以增强使用地理环境设计CAD工程图时的用户体验。
借助这种方法，GIS用户可以将空间参考AutoCAD工程图引入ArcGIS中，然后在AutoCAD环境中将GIS数据编辑为CAD实体。
ArcGIS for AutoCAD插件
借助这种方法，GIS用户可以将空间参考AutoCAD工程图引入ArcGIS中，然后在AutoCAD环境中将GIS数据编辑为CAD实体。
如果你还没有安装此插件，请关注我们的微信公众号“水经注GIS”,并回复“ArcGIS for AutoCAD”来获取相应软件安装包。
安装步骤
安装之前电脑上需要安装AutoCAD 2017 或更高版本（64 位）、AutoCAD Map 3D 2017 或更高版本（64 位）或者AutoCAD Civil 3D 2017 或更高版本（64 位）。
AutoCAD 2021
双击ArcGISforAutoCAD400_zh_CN.exe文件，会显示文件的目标文件夹对话框，默认C盘，可以根据自己的需求进行选择。
选择文件的目标文件夹
点击下一步，等待文件提取，提取完成后会显示对话框提示提取成功，如下图所示。
完成文件的提取
勾选上现在执行程序，点击关闭，开始安装程序，如下图所示。
点击关闭开始安装
点击关闭后会显示安装向导，提示一些安装信息，如下图所示。
安装向导
点击下一步后会显示主协议对话框，选择我接受主协议，如下图所示。
主协议
点击下一步后会显示程序安装的目录，默认C盘，如下图所示。
安装目录
点击下一步会显示安装前提示，如下图所示。
安装前提示
点击安装开始安装程序并显示安装进度对话框，如下图所示。
安装进度
待软件安装完成会显示安装完成对话框，点击完成按钮完成程序的安装。
完成安装
安装完成之后打开AutoCAD 2021，可以看到增加了一个ArcGIS的菜单，如下图所示。
增加了ArcGIS菜单的CAD 2021
加载地图数据
在ArcGIS中将不同的数据集组合在一起很容易，以查看项目的地理环境。
有很多方法可以共享地图或使信息可用于CAD应用程序以支持设计过程，这可以像导出自定义地图的图像一样简单
在ArcGIS中将不同的数据集组合在一起很容易，以查看项目的地理环境。
有很多方法可以共享地图或使信息可用于CAD应用程序以支持设计过程，这可以像导出自定义地图的图像一样简单。
这不仅仅是关于底图，通过ArcGIS，您还可以通过Living Atlas访问各种关键的权威数据集（如SSSis和上面地图中的洪水风险区域），看看如何在虚构的现场选择中使用它们。
底图图像是一个常见的起点，但是为什么不直接访问世界地图服务，ArcGIS Online提供了多种底图服务，或者您可以连接到自己的ArcGIS地图服务。

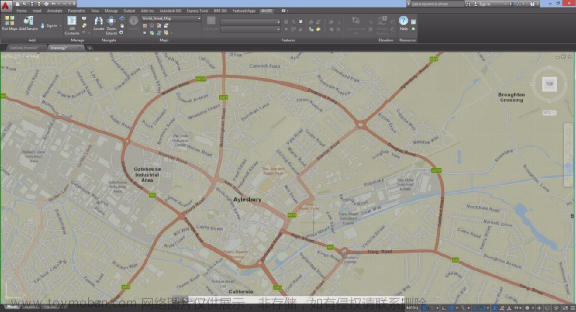

底图图像
此插件可以使AutoCAD作为ArcGIS Server的客户端加载服务；并且可以作为GIS结构编辑器来组织CAD数据，从而作为直接可用的GIS 要素类；给CAD数据定义坐标系，可以被ArcGIS产品识别。
ArcGIS for AutoCAD互操作性平台将连接AutoCAD和 ArcGIS，以增强使用地理环境设计CAD工程图时的用户体验。
借助这种方法，GIS用户可以将空间参考AutoCAD工程图引入ArcGIS中，然后在AutoCAD环境中将GIS数据编辑为CAD实体。
使用位置搜索工具查找您的站点并开始设计。

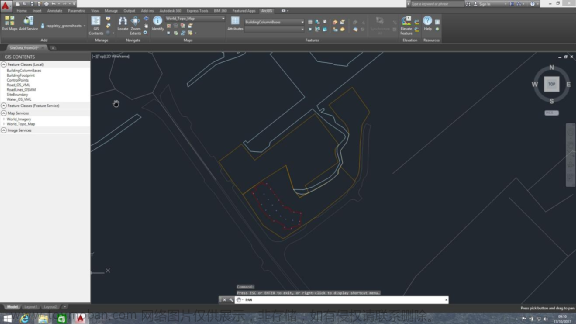

加载矢量电子地图
或处理直接从GIS加载的数据，以显示关键地理特征或基础设施的位置。
您可以直接编辑在AutoCAD中创建或从ArcGIS Desktop导出的GIS数据。
这些工具还使您可以使用正确的地理控制来创建AutoCAD文件，以便可以在GIS中使用它们而无需进行其他处理。

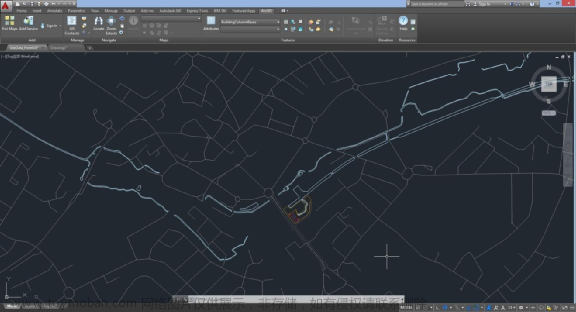

加载矢量电子地图
您可以选择的底图之一是全局影像服务。但是，您也可以通过ArcGIS为该站点提供高分辨率图像-让您将其提供给GIS和AutoCAD用户。

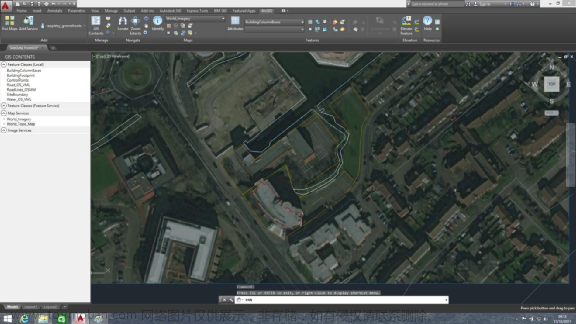

加载卫星影像服务

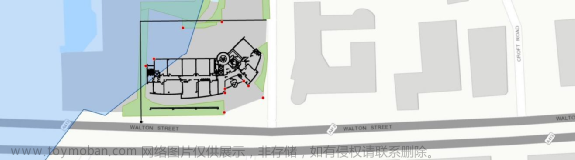

ArcGIS中的CAD
GIS工作流通常依赖于外部勘测，工程和建筑资源生成的CAD数据集。
CAD数据在ArcGIS中
将此数据与GIS集成可能是简化设计过程以及将GIS用作空间数据的中央存储库的关键步骤。
选择如何集成CAD数据取决于您的特定要求，您可以直接执行各种常见任务，也可以对其进行调整以补充现有的工作流程。
ArcGIS支持直接读取Autodesk AutoCAD和Microstation Bentley格式：DWG，DXF和DGN。在ArcGIS Pro中，只需将CAD工程图拖到地图上，然后ArcGIS Pro就会将飞行中的工程图元素转换为内存，作为只读要素数据集。

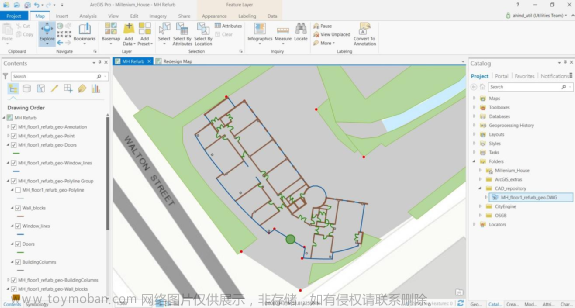

ArcGIS加载CAD工程图
处理您的CAD数据
你可以与CAD数据进行交互，就像处理GIS数据一样。
可以打开和关闭图层并重命名图层，以使地图更加直观。
如果需要根据CAD数据进行编辑，则可以捕捉到各个元素或对其进行跟踪。
你也可以在分析工具中使用CAD图层。

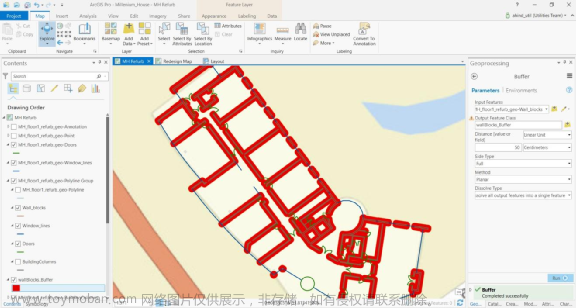

在此示例中，CAD中的墙块已缓冲了50厘米，以标识宽度小于1m的任何人行道。
处理CAD数据
将CAD要素转换为GIS要素是一个简单的过程，可以使用数据互操作性扩展中提供的ITL工具手动或自动完成。
转换后，可以使用其他属性扩展数据，并在Web地图中共享或使用Web服务将其共享到移动设备。

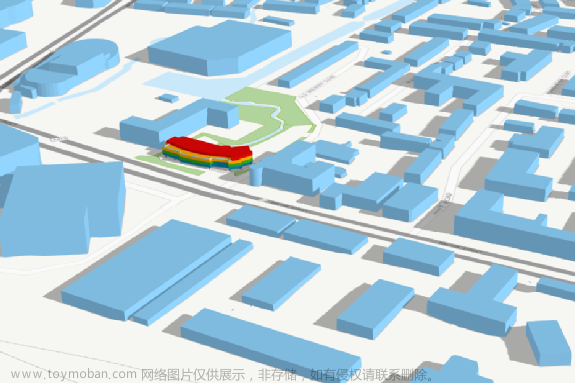

使用3D数据
当然，ArcGIS也可以使用3D数据，如果您的CAD数据具有Z值，则地图中的CAD图层将显示为3D要素，也有用于导入其他3D格式（例如Revit模型）的工具。
文章来源：https://www.toymoban.com/news/detail-650912.html
处理3D数据文章来源地址https://www.toymoban.com/news/detail-650912.html
