3DXML在线查看与转换工具

这篇具有很好参考价值的文章主要介绍了3DXML在线查看与转换工具。希望对大家有所帮助。如果存在错误或未考虑完全的地方，请大家不吝赐教，您也可以点击"举报违法"按钮提交疑问。

3DXML 由软件巨头达索系统推出，是 3D 设计和工程中的关键文件格式，提供了封装和共享 3D 数据的系统方法。为了将简单性与丰富的数据表示相结合，3DXML 在与 STEP 等其他文件格式相比时展现出其独特的优势，特别是在数据丰富性和紧凑性方面。然而，它并非没有局限性，尤其是在软件兼容性方面。

本文深入探讨 3DXML 世界，旨在提供这些文件类型的全面概述。读者可以期望揭开 3DXML 的起源和历史，深入了解其独特的数据结构，并了解其与各种 CAD 软件的兼容性。

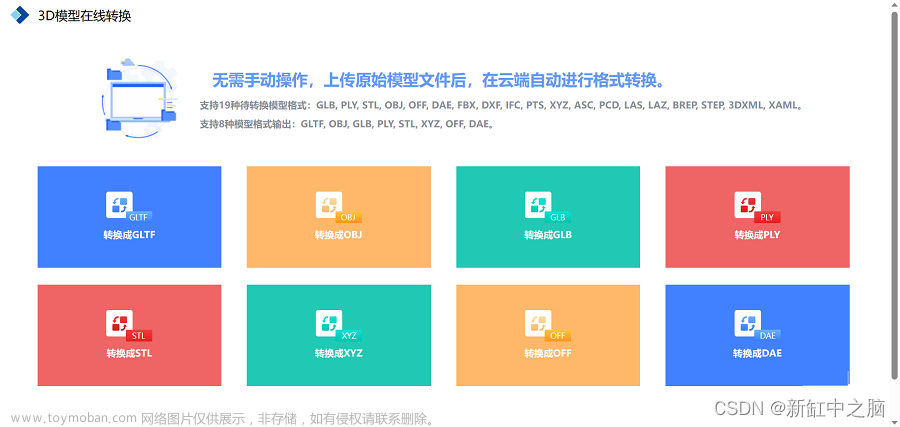

3DXML 是 NSDT 3DConvert在线预览和格式转换工具支持的文件格式之一，本机无需安装任何软件，即可在浏览器里查看3DXML并转到为STL、GLB等多种格式！
3DXML在线查看与转换工具,3d,xml,数据库

1、什么是 3DXML 文件？

3DXML 格式由达索系统开发，提供了封装和存储 3D 模型数据的标准。 3DXML 文件格式将 3D 几何形状、结构和产品制造信息封装到一个紧凑的基于 XML 的文件中。 3DXML 格式源于 XML 语言，代表了一种全面且可互操作的 3D 数据通信方式。工程师、建筑师和游戏设计师通常将这种文件类型用于各种应用程序。

2、3DXML 的历史

3DXML 是由 Dassault Systèmes 于 2000 年代中期推出的，Dassault Systèmes 是一家因开发 3D 设计软件而享誉全球的法国软件公司。该公司还创建了广泛使用的 CAD/CAM/CAE 解决方案，例如 CATIA 和 SolidWorks，并发明了 3DXML 格式，以满足对封装和共享 3D 数据的标准且有效的方式日益增长的需求。

随着工程、建筑和产品开发领域对高效共享和可视化 3D 数据的需求不断增长，对可访问、紧凑且全面的 3D 数据格式的需求变得显而易见。认识到这一需求，达索系统开发了 3DXML 作为一种格式来简化 3D 数据的共享和可视化，强调信息的兼容性、紧凑性和丰富性。

3、3DXML的数据结构

3DXML 文件基于 XML，这意味着它们遵循分层结构来存储数据。该结构封装了全面的 3D 信息，包括 3D 模型的几何（形状）、拓扑（排列）、镶嵌（细节）和产品制造信息 (PMI)。

3DXML 格式基于 XML 的性质使其成为一种高度灵活、结构化且人类可读的文件格式。因此，3DXML 非常适合存储复杂的 3D 数据，同时保留其组织性和可读性。

4、为什么要发明 3DXML？

创建 3DXML 的主要动机之一是跨不同软件平台就 3D 数据进行通信和协作的需求日益增长。在 3DXML 发明之前，由于兼容性问题以及转换过程中的数据丢失，在不同 CAD 软件之间共享 3D 模型通常是一项艰巨的任务。

3DXML 旨在弥补这一差距，并提供一种高效、全面且可互操作的方式来存储和共享 3D 数据。该格式允许将 3D 模型嵌入到数字模型、物料清单 (BOM) 程序和各种产品生命周期管理 (PLM) 系统以及其他企业应用程序中，从而促进 3D 设计流程中的无缝协作和通信。

5、为什么选择 3DXML 而不是其他 CAD 格式？

3DXML 具有多种优势，使其成为优于其他 CAD 文件格式的首选：

互操作性：3DXML 文件基于 XML，可以很容易地被各种软件应用程序解析、操作和使用。这使得 3DXML 成为处理多个软件平台时的首选。
紧凑性：3DXML 文件保持高度压缩，允许以相对紧凑的文件大小存储复杂的 3D 数据。当通过互联网传输大型 3D 模型或存储空间非常宝贵时，这一点至关重要。
信息丰富：3DXML可以存储丰富的3D数据，包括几何、结构、拓扑，甚至产品制造信息（PMI）。这样可以全面表示 3D 模型，详细捕捉设计的复杂性。
视觉呈现：与某些 CAD 文件格式不同，3DXML 支持包含视觉效果，例如灯光、材质和纹理，从而可以真实地呈现 3D 模型。
协作：3DXML 源于 XML 语言，易于理解和编辑，有利于协作设计过程。它与网络技术的兼容性也使其成为在线共享和查看的理想选择，使其成为 Jinolo 等平台的首选。

深入了解 3DXML 对于任何处理 3D 数据的专业人员都至关重要。它的灵活性、紧凑性和综合性使其成为工程、设计等领域的宝贵工具。当我们探索不断发展的 3D 建模领域时，3DXML 和类似格式很可能将继续在我们如何在 3D 空间中创建、共享和协作中发挥不可或缺的作用。

6、3DXML 的缺点

虽然 3DXML 文件与任何技术一样具有许多优点，但它们也有一系列缺点：

有限的软件兼容性：尽管 3DXML 具有优势，但与其他文件格式（如 STEP 或 IGES）相比，它的兼容性有些有限。并非所有 CAD 软件都支持 3DXML 文件，在非达索系统软件中使用之前可能需要转换为其他格式。
转换过程中质量损失：将 3DXML 文件转换为其他格式有时会导致数据或质量损失。虽然可以进行转换，但它可能并不总是完美保留 3D 模型的原始特征和细节。
编辑困难：虽然 3DXML 文件非常适合共享和可视化 3D 数据，但它们并不总是编辑或修改原始设计的最佳选择。如果需要进行修改，在将原始 CAD 文件格式转换为 3DXML 以供共享或查看之前，使用原始 CAD 文件格式可能会更有效。
缺乏官方标准：与作为ISO 标准的STEP 不同，3DXML 并未得到官方标准化。虽然达索系统已经发布了 3DXML 规范，但其采用和解释可能因不同的软件平台而异。

尽管存在这些缺点，3DXML 格式仍然是共享和可视化 3D 模型的强大工具，特别是在主要需求是共享、可视化和审查设计而不是修改设计的应用程序中。

7、比较：3DXML 与 STEP 文件

说到 CAD 文件格式，3DXML 和 STEP 是最常用的格式。每个都有其独特的特点、优势和用例。下面是详细对比：

数据结构：STEP文件（产品模型数据交换标准）具有更传统的CAD格式。它们以纯文本格式保存三维数据，这使得更容易阅读和理解。另一方面，3DXML 基于 XML，使用分层数据结构，提供健壮且结构化的方法来存储 3D 数据。
互操作性：3DXML 和STEP 都具有出色的互操作性。 STEP 作为 ISO 标准，受到大多数 CAD 软件的支持。 3DXML 还因其 XML 结构而拥有广泛的互操作性，特别是在达索系统开发的软件产品中。然而，在某些 CAD 软件中，3DXML 可能不像 STEP 那样得到普遍支持。
信息内容：STEP文件包含原始几何数据、颜色和装配结构。相比之下，3DXML 可以存储更广泛的信息，包括几何、结构、拓扑、产品制造信息 (PMI) 以及照明和纹理等视觉效果。
文件大小：STEP 文件由于其广泛的几何细节而可能相对较大。同时，3DXML 文件保持高度压缩，使其更加紧凑。
易于使用：对于在达索系统软件产品套件中广泛工作的设计师和工程师来说，3DXML 将提供无缝的体验。相比之下，对于需要跨不同 CAD 软件具有更广泛兼容性的项目，STEP 可能是更合适的选择。

8、SolidWorks 和 CATIA 中的 3DXML

3DXML 文件在达索系统的旗舰 CAD/CAM/CAE 解决方案 CATIA 和 SolidWorks 中非常流行并广泛使用。它们允许这两个平台之间的无缝集成和互操作性。工程师可以在 CATIA 中创建模型，以 3DXML 格式保存，并使用 SolidWorks 与同事共享，从而在整个过程中保持 3D 数据的完整性。

9、在 Autodesk Inventor 中使用 3DXML

虽然另一种流行的 3D CAD 软件 Autodesk Inventor 本身并不支持 3DXML 文件，但仍然有多种方法可以在软件中导入和使用 3DXML 文件。最简单的方法之一是首先将 3DXML 文件转换为 Inventor 可以轻松读取的格式，例如 STEP 或 IGES。

为此，你可以使用 3DConvert 的3D模型转STEP页面将3DXML 文件转换为STEP 格式后下载。转换后，这些文件可以轻松导入到 Autodesk Inventor 中以进行进一步的工作。

10、3DXML 转换

在 3D 文件格式的广阔生态系统中，适应性是关键。无论你是在国际项目上进行协作，还是将 3D 数据集成到不同的软件中，文件转换的需求都会经常出现。在众多 3D 格式中，3DXML 因其封装 3D 数据的结构化方法而脱颖而出。然而，虽然 3DXML 有其优点，但不同软件需求的现实意味着将这些文件转换为其他格式通常是必要的。
