BGP路由协议的那些事？（下）

BGP路由协议的那些事？（下）

上期问题：在BGP联盟内部的EBGP和IBGP对等体互相传递路由时，LP属性和MED属性是如何变化的呢？

还记得我们说BGP联盟的规则时，有两条关于LP属性和MED属性的规则怎么说来着：

1：路由的LOCAL_PREF属性在整个联盟中都被保留，而不仅仅是在为它们赋值的成员AS之内。
2：被宣告到联盟之内的路由的MED属性在整个联盟中都被保留。

由于在外界看来，BGP联盟实际上是一个AS，所以其LP属性和MED属性在整个BGP联盟中是被保留的。

上回说到交换机触类旁通，以MED属性和LP属性解决了出口流量控制的难题

如果遇到下图中的情况，该怎么办呢？

遇到这种情况我们可以使用“团队属性”

题外话：何为团队属性（Community）？

团队属性也是BGP路由属性的一种，利用团队属性可以将路由策略应用于一组路由。大家可以回忆一下，我们用LP、MED、AS_PATH属性来解决BGP路由的各种问题的时候，无一例外都要用到路由策略，而路由策略很多都是基于前缀来进行处理的。当需要处理路由特别多的时候，我们的配置和维护工作量就会大幅度增加，在大型网络中，这种配置和维护的成本是难以接受的。所以我们可以对需要做同一策略的路由标识一个相同的团队属性，这样就可以基于团队属性来对路由实施策略了。

我们还是以遇到的问题为例，先将场景简化一下：

这里我们要求R3发给R4的北京路由均打上LP属性值100，而发给R4的上海路由均打上LP属性值200。如何通过团队属性来实现这个目的呢？
一般的做法是，我们先要求R1通过路由策略，将发给R3的北京路由打上团队属性100:1。而发给R3的上海路由打上团队属性200:1。

注意：团队属性的团体号取值有两种形式：

1：整数形式，取值范围是0~4294967295

2：AA:NN形式，AA和NN的取值范围均为0~65535

我们要求R2也同样在将路由发给R3时打上团队属性。这样，我们在R3上就可以通过路由策略，将携带团队属性100:1的路由打上LP属性值100，将携带团队属性200:1的路由打上LP属性值200，这样配置和管理的工作量就小了很多。下面看一下具体配置。

R1的关键配置：

#

bgp 1
 peer 11.1.1.2 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  network 1.1.1.0 255.255.255.0
  network 2.2.2.0 255.255.255.0
  peer 11.1.1.2 enable
  peer 11.1.1.2 route-policy R1 export  /对R3出方向使用路由策略R3
  peer 11.1.1.2 advertise-community  /注意这个必配，对R3发送路由时携带团队属性，缺省情况下，BGP不将团队属性发送给任何对等体。

#

route-policy R1 permit node 5  /配置路由策略，所有匹配前缀列表shaolin的路由打上团队属性100:1
 if-match ip-prefix shaolin
 apply community 100:1
#

route-policy R1 permit node 10  /配置路由策略，所有匹配前缀列表wudang的路由打上团队属性200:1
 if-match ip-prefix wudang
 apply community 200:1
#

ip ip-prefix shaolin index 10 permit 1.1.1.0 24  /前缀列表shaolin匹配前缀1.1.1.0/24
ip ip-prefix wudang index 10 permit 2.2.2.0 24  /前缀列表wudang匹配前缀1.1.1.0/24
#


R2的关键配置：

#
bgp 2
 peer 12.1.1.2 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  network 3.3.3.0 255.255.255.0
  network 4.4.4.0 255.255.255.0
  peer 12.1.1.2 enable
  peer 12.1.1.2 route-policy R2 export
  peer 12.1.1.2 advertise-community

#

route-policy R2 permit node 5
 if-match ip-prefix shaolin
 apply community 100:1

#

route-policy R2 permit node 10
 if-match ip-prefix wudang
 apply community 200:1

#

ip ip-prefix shaolin index 10 permit 3.3.3.0 24
ip ip-prefix wudang index 10 permit 4.4.4.0 24

#

R3的关键配置：

#
bgp 100
 peer 11.1.1.1 as-number 1
 peer 12.1.1.1 as-number 2
 peer 13.1.1.2 as-number 100

 #

 ipv4-family unicast
  undo synchronization
  peer 11.1.1.1 enable
  peer 12.1.1.1 enable
  peer 13.1.1.2 enable
  peer 13.1.1.2 route-policy R3 export  /对R3出方向实施路由策略R3
  peer 13.1.1.2 next-hop-local  /这条必配，否则R3上BGP路由不生效

#

route-policy R3 permit node 5  /配置路由策略R3，所有匹配团队属性过滤器1的路由打上LP属性值100
 if-match community-filter 1
 apply local-preference 100
#

route-policy R3 permit node 10  /配置路由策略R3，所有匹配团队属性过滤器2的路由打上LP属性值200
 if-match community-filter 2
 apply local-preference 200
#

ip community-filter 1 permit 100:1  /配置团队属性过滤器1，允许团体属性100:1
ip community-filter 2 permit 200:1  /配置团队属性过滤器2，允许团体属性200:1
#

配置完成后，我们在R3上通过命令display bgp routing-table community 100:1和命令display bgp routing-table community 200:1查看团队属性100:1和200:1对应的BGP路由。

可以看到，所有北京路由已经被打上了LP属性值100，而所有上海路由已经被打上了LP属性值200。

除了可以为路由配置团队属性值外，还能指定路由属于一些众所周知（Well-known）的团队。

下面我们简单介绍一下几种众所周知的团队属性:：

1：Internet：设备收到携带该团队属性的路由可以将之发送给任何对等体，缺省情况下任何路由都属于该团体。
2：No_Advertise：设备收到携带该团队属性的路由后，不向任何对等体发送该路由。
3：No_Export：设备收到携带该团队属性的路由后，不向AS外（EBGP对等体）发送该路由。
4：No_Export_Subconfed：设备收到携带该团队属性的路由后，只能在AS内传递，并且如果配置BGP联盟，不向其他子AS发送该路由。

下面以No_Export说明一下，其他周知团队属性类似。

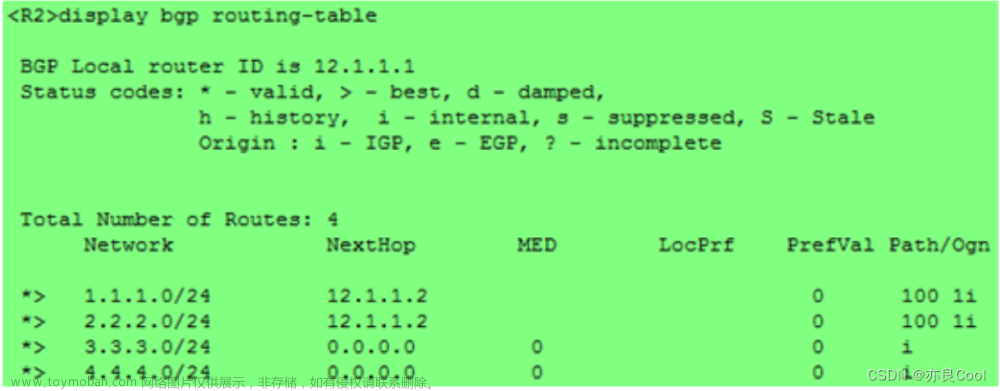

假设上例中，AS1不希望AS2能够访问本AS中的北京网段和上海网段，这时就可以利用No_Export来实现。先看一下R2的BGP路由表：

这时，R2上是有AS1的路由的。我们在R1上修改如下配置：

#

route-policy R1 permit node 5
 if-match ip-prefix shaolin
 apply community 100:1 no-export

#

route-policy R1 permit node 10
 if-match ip-prefix wudang
 apply community 200:1 no-export

#

这样可以使R1在发送路由时也携带No_Export团队属性，查看R2的BGP路由表：

R2上已经没有AS1的路由。文章来源地址https://www.toymoban.com/news/detail-675763.html
