目录
1.简介
2. yolov5添加方法：
2.1common.py构建CrissCrossAttention模块
2.2yolo.py中注册 CrissCrossAttention模块
2.3修改yaml文件。
1.简介
这是ICCV2019的用于语义分割的论文，可以说和CVPR2019的DANet遥相呼应。
和DANet一样，CCNet也是想建模像素之间的long range dependencies，来做更加丰富的contextual information，来补充特征图，以此来提升语义分割的性能。但是和DANet不一样，CCNet仅考虑空间分辨上的建模，不考虑建模通道之间的联系。作者提出的模块，criss-cross attention module，针对空间维度上的建模，对于空间位置的一个点u，仅考虑建模和u在同一行或者同一列的其他位置的像素之间的联系。相比DANet，能减少很多计算量，但是不足的是，对一个点的特征向量，尽管有同一行或者同一列的其他像素信息作为补充，对于语义分割任务，contextual information仍然是稀疏的（sparse），因为语义分割更在意一个像素和它周围的一些像素的关系。针对这个问题，作者提出了recurrent criss-cross attention module，来建模一个像素和全局所有像素的关系。方式是通过重复criss-cross attention module来实现的。这些module也是参数shared的。
同样是建模空间维度的pixel-wise contextual information，CCNet的计算量相较于self attention，可小太多了。一个CC module,要处理的是一个像素点和同一行、同一列一共(H+W-1)这么多的像素，那么应用在所有像素上，计算量就是O(HW(H+W-1))。回顾DANet的空间注意力分支（position attention module），每一个像素就要和(HW)个像素建模之间的联系，应用在所有相素，计算量就是O(HW*(H*W))。
通过递归的方式用CC module，可以对一个像素捕捉到全局的contextual information，提到了语义分割任务的效果。
个人看法，简单且有效的，就是极其优秀的方法，CCNet就属于这一类方法。

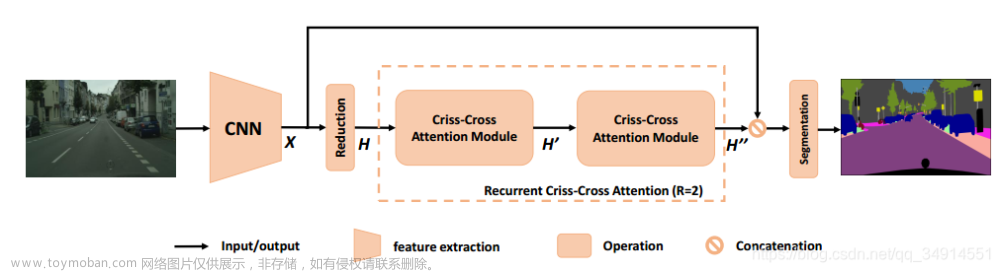

1.首先一个原图送进backbone，这个backbone是修改过的，把最后两个stage的stride改为1，同时应用空洞卷积来增大感受野。得到的特征图是原图的1/8.
2.然后经过1*1的卷积降维。得到H
3.H经过一个criss-cross attention module 得到H ′ 这个时候，H’中的每个位置都捕捉到了和u在同一行或者同一列的context information
4.H’经过一个相同结构、相同参数的cc module，得到了H’’。在H‘’中的每个位置，捕捉的是全局性的contextual information
5..最后经过一个分割层输出最后的预测结果。
之前改进增加了很多注意力机制的方法，包括比较常规的SE、CBAM等，本文加入CrissCrossAttention注意力机制，该注意力机制为应用在语义分割中的模块，用于可以让网络更加关注待检测目标，提高检测效果
基本原理：
语义分割的Criss-Cross网络（CCNet）的细节。我们首先介绍了CCNet的总体框架。然后，将介绍在水平和垂直方向捕获上下文信息的2D交叉注意力模块。为了获取密集的全局上下文信息，我们建议对交叉注意力模块采用循环操作。为了进一步改进RCCA，我们引入了判别损失函数来驱动RCCA学习类别一致性特征。最后，我们提出了同时利用时间和空间上下文信息的三维交叉注意模块。
2. yolov5添加方法：
2.1common.py构建CrissCrossAttention模块
import torch
import torch.nn as nn
import torch.nn.functional as F
from torch.nn import Softmax
def INF(B,H,W):
return -torch.diag(torch.tensor(float("inf")).repeat(H),0).unsqueeze(0).repeat(B*W,1,1)
class CrissCrossAttention(nn.Module):
""" Criss-Cross Attention Module"""
def __init__(self, in_dim):
super(CrissCrossAttention,self).__init__()
self.query_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim//8, kernel_size=1)
self.key_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim//8, kernel_size=1)
self.value_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim, kernel_size=1)
self.softmax = Softmax(dim=3)
self.INF = INF
self.gamma = nn.Parameter(torch.zeros(1))
def forward(self, x):
m_batchsize, _, height, width = x.size()
proj_query = self.query_conv(x)
proj_query_H = proj_query.permute(0,3,1,2).contiguous().view(m_batchsize*width,-1,height).permute(0, 2, 1)
proj_query_W = proj_query.permute(0,2,1,3).contiguous().view(m_batchsize*height,-1,width).permute(0, 2, 1)
proj_key = self.key_conv(x)
proj_key_H = proj_key.permute(0,3,1,2).contiguous().view(m_batchsize*width,-1,height)
proj_key_W = proj_key.permute(0,2,1,3).contiguous().view(m_batchsize*height,-1,width)
proj_value = self.value_conv(x)
proj_value_H = proj_value.permute(0,3,1,2).contiguous().view(m_batchsize*width,-1,height)
proj_value_W = proj_value.permute(0,2,1,3).contiguous().view(m_batchsize*height,-1,width)
energy_H = (torch.bmm(proj_query_H, proj_key_H)+self.INF(m_batchsize, height, width)).view(m_batchsize,width,height,height).permute(0,2,1,3)
energy_W = torch.bmm(proj_query_W, proj_key_W).view(m_batchsize,height,width,width)
concate = self.softmax(torch.cat([energy_H, energy_W], 3))
att_H = concate[:,:,:,0:height].permute(0,2,1,3).contiguous().view(m_batchsize*width,height,height)
#print(concate)
#print(att_H)
att_W = concate[:,:,:,height:height+width].contiguous().view(m_batchsize*height,width,width)
out_H = torch.bmm(proj_value_H, att_H.permute(0, 2, 1)).view(m_batchsize,width,-1,height).permute(0,2,3,1)
out_W = torch.bmm(proj_value_W, att_W.permute(0, 2, 1)).view(m_batchsize,height,-1,width).permute(0,2,1,3)
#print(out_H.size(),out_W.size())
return self.gamma*(out_H + out_W) + x2.2yolo.py中注册 CrissCrossAttention模块
elif m is CrissCrossAttention:
c1, c2 = ch[f], args[0]
if c2 != no:
c2 = make_divisible(c2 * gw, 8)
args = [c1, *args[1:]]
2.3修改yaml文件。
# YOLOAir 🚀, GPL-3.0 license
# Parameters
nc: 80 # number of classes
depth_multiple: 0.33 # model depth multiple
width_multiple: 0.50 # layer channel multiple
anchors:
- [10,13, 16,30, 33,23] # P3/8
- [30,61, 62,45, 59,119] # P4/16
- [116,90, 156,198, 373,326] # P5/32
# YOLOAir v6.0 backbone
backbone:
# [from, number, module, args]
[[-1, 1, Conv, [64, 6, 2, 2]], # 0-P1/2
[-1, 1, Conv, [128, 3, 2]], # 1-P2/4
[-1, 3, C3, [128]],
[-1, 1, Conv, [256, 3, 2]], # 3-P3/8
[-1, 6, C3, [256]],
[-1, 1, Conv, [512, 3, 2]], # 5-P4/16
[-1, 9, C3, [512]],
[-1, 1, Conv, [1024, 3, 2]], # 7-P5/32
[-1, 3, C3, [1024]],
[-1, 1, SPPF, [1024, 5]], # 9
]
# YOLOAir v6.0 head
head:
[[-1, 1, Conv, [512, 1, 1]],
[-1, 1, nn.Upsample, [None, 2, 'nearest']],
[[-1, 6], 1, Concat, [1]], # cat backbone P4
[-1, 3, C3, [512, False]], # 13
[-1, 1, Conv, [256, 1, 1]],
[-1, 1, nn.Upsample, [None, 2, 'nearest']],
[[-1, 4], 1, Concat, [1]], # cat backbone P3
[-1, 3, C3, [256, False]], # 17 (P3/8-small)
[-1, 1, Conv, [256, 3, 2]],
[[-1, 14], 1, Concat, [1]], # cat head P4
[-1, 3, C3, [512, False]], # 20 (P4/16-medium)
[-1, 1, Conv, [512, 3, 2]],
[[-1, 10], 1, Concat, [1]], # cat head P5
[-1, 3, C3, [1024, False]], # 23 (P5/32-large)
[-1, 1, CrissCrossAttention, [1024]], #修改
[[17, 20, 24], 1, Detect, [nc, anchors]], # Detect(P3, P4, P5)
]
YOLOv8和v5的改法是一致的文章来源：https://www.toymoban.com/news/detail-677529.html
有什么问题可以评论区私聊文章来源地址https://www.toymoban.com/news/detail-677529.html
