1.ip配置
因为图中很多信号都是用的总线接口，这里我们从核里的顶层文件来看每个信号的使用
2.核中顶层文件接口信号展示
module aurora_8b10b_0
(
input [31:0] s_axi_tx_tdata,
input s_axi_tx_tvalid,
output s_axi_tx_tready,
output [31:0] m_axi_rx_tdata,
output m_axi_rx_tvalid,
// GT Serial I/O
input [0:1] rxp,
input [0:1] rxn,
output [0:1] txp,
output [0:1] txn,
// GT Reference Clock Interface
input gt_refclk1,
// Error Detection Interface
output hard_err,
output soft_err,
// Status
output [0:1] lane_up,
output channel_up,
// System Interface
input user_clk,
input sync_clk,
input gt_reset,
input reset,
output sys_reset_out,
input power_down,
input [2:0] loopback,
output tx_lock,
input init_clk_in,
output tx_resetdone_out,
output rx_resetdone_out,
output link_reset_out,
//DRP Ports
input [8:0] gt0_drpaddr,
input [15:0] gt0_drpdi,
output [15:0] gt0_drpdo,
input gt0_drpen,
output gt0_drprdy,
input gt0_drpwe,
input [8:0] gt1_drpaddr,
input [15:0] gt1_drpdi,
output [15:0] gt1_drpdo,
input gt1_drpen,
output gt1_drprdy,
input gt1_drpwe,
output [1 : 0 ] gt_powergood,
output tx_out_clk,
output bufg_gt_clr_out,
input pll_not_locked
);

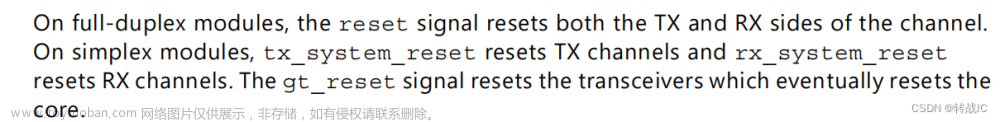

2.1.复位信号
1.reset:Aurora 8B10B IP的复位信号，高有效，如果要复位，至少保持6个时钟周期的高电平
2.gt_reset:GT接口的复位信号，高有效，至少保持6个时钟周期的高电平，注意如果gt在复位过程中，user_clk会停止产生一段时间，因为user_clk是从GT的txoutclk产生的
注意：在上电复位过程中，保持reset、gt_reset为高，且gt_refclk、init_clk_in稳定，即可完成上电复位。
3.link_reset_out:热插拔复位信号，如果热插拔计数器计数超过了期望值（说明此时没有接收通道），则拉高该复位信号，同时这个信号也会输入给gt核的热插拔复位管脚（注意gt核的热插播复位管脚只有在aurora模块有，前一讲单单的gt核没有该输入信号）
（aurora核中的热插拔逻辑：Aurora 8B/10B中的热插拔逻辑（使用自由运行的init_clk信号）是基于接收到的时钟补偿字符。通过Aurora RX接口接收时钟补偿字符意味着通信信道是活动的，而没有中断。如果在预定的时间内没有接收到时钟补偿字符，则热插拔逻辑将重置核心和收发器。）
（每个通道都有一个link_reset_out信号，如果我们使能两个通道，ip核就会把这两个通道的link_reset_out或一下，然后再输出给t核的热插拔复位管脚）
4.sys_reset_out:输出去除抖动的sys_reset_out
2.2.时钟信号
1.user_clk：在aurora的示例工程aurora_module_i中，该信号由gt核中的txoutclk经过BUFG驱动，作为输入进入aurora核，在aurora核中user_clk连接到了GT核的txuserclk2和rxuserclk2（即txuserclk2和rxuserclk2用的是同一个时钟，由tx_out_clk产生），user_clk同时在aurora_module_i示例工程中作为输出，供用户使用
2. sync_clk：在aurora的示例工程aurora_module_i中，该信号由gt核中的txoutclk经过BUFG驱动，作为输入进入aurora核，在aurora核中sync_clk连接到了GT核的txuserclk和rxuserclk。
3. gt_refclk：GT参考时钟，在aurora的示例工程aurora_module_i中由板子上输入的差分时钟对经过IBUFDS_GTE驱动
4.tx_out_clk：GT核为用户提供的TX端时钟
5.init_clk_in: 用于GT核核aurora核初始化和复位操作的时钟，因为在复位完成前user_clk并没有输出。频率范围推荐低于GT参考频率。
2.3.状态信号
1.hard_err 、soft_err信号：hard_err检测buffer溢出、锁相环失锁，soft_err检测内部数据流是否出现错误
2.channel_up:当Aurora 8B/10B通道初始化完成且该通道已准备好进行数据传输时拉高。
3.lane_up:当Aurora 8B/10B通道初始化完成且该通道已准备好进行数据传输时拉高。（只有将channel_up和lane_up两个信号拉高之后，我们才可以进行进一步的操作。）
(channel和lane有什么区别嘛：channel是片中的通信总线,同时也是一种抽象的概念,它是芯片中连接多个子系统的桥梁,可以实现信息的传输和交互。lane是指芯片中的逻辑信道,它是channel的一种物理实现,主要用于传输信号和数据。)
4.rx_resetdone_out/ tx_resetdone_out：gt核中rx/tx复位完成信号
5.bufg_gt_clr_out：这个信号代表gt核中的tx通道初始化已经完成，因为在auraoip核的示例工程aurora_8b10b_0_support中，会用txourclk生成user_clk_i和sync_clk_i，那么bufg_gt_clr_out信号就被当作复位信号，因为如果tx通道没有初始化完成，我们无法用txourclk生成user_clk_i和sync_clk_i
assign gtwiz_userclk_tx_reset_int = !(>_txpmaresetdone_int);
assign bufg_gt_clr_out = gtwiz_userclk_tx_reset_int;
6.tx_lock：拉高表示传入的串行收发器的参考时钟已被收发器锁相环（PLL）锁定。我的理解是因为参考时钟输入cpll或者pll之后，输出的频率稳定之后，会有一个locked输出信号，即tx_lock,该信号拉高，说明此时cpll或者qpll输出的时钟已经稳定
2.4.控制信号
1.power_down：输入信号，控制收发器电源，为低时电源打开，收发器工作
2.loopback[2：0]：环回模式，包括PCS、PMA的近端环回、远端环回，以及不使用环回调试的正常模式。(一般情况给000即可)
3.pll_not_locked：输入信号，如果使用PLL为Aurora 8B/10B核心生成时钟，则pll_not_locked信号应该连接到PLL的锁定信号的取反。如果PLL不用于为Aurora 8B/10B核心生成时钟信号，则将pll_not_locked连接到地面。
注意：检查设计过程中的pll_not_locked信号。如果它是高电平，aurora是无法初始化。
2.5.drp相关信号
DRP信号接口并未使用，均初始化为0
注意：这里drp接口信号没有引出drp的时钟信号DRPCLK_IN，ip核里之间把这个信号连接到了init_clk
2.6.用户数据接口信号
1.s_axi_tx_tdata、s_axi_tx_tvalid、s_axi_tx_tready：这是发送数据的相关信号，使用AXI_stream协议
2.m_axi_rx_tdata、m_axi_rx_tvalid信号:这是接收数据的相关信号，使用AXI_stream协议
（为什么没有m_axi_rx_tready信号，文档里进行了说明
）文章来源：https://www.toymoban.com/news/detail-718784.html
2.7gt核数据发送端口
1.txp、txn信号：GTP的写差分接口，也就是我们绑引脚的接口。但是不用我们在约束文件中绑定管脚，gt核自己帮我们做了
2.rxp、rxn信号： GTP的读差分接口，也是我们绑引脚的接口。但是不用我们在约束文件中绑定管脚，gt核自己帮我们做了文章来源地址https://www.toymoban.com/news/detail-718784.html
