公司业务迭代, 需要前端vue项目里增加一个查看实时监控模块, 这个需求是之前离职的前端小哥没有研究明白的, 现在落在了我的肩上, 压力还是有的. 但是压力归压力, 问题还是要解决的.

一、调研设备和方案

第一步: 调研大佬们已经实现的方案, 找设备对接. 公司后端大佬提出用官方SDK稍加修改即可, 难度并不大, 那么首先看海康官方平台:

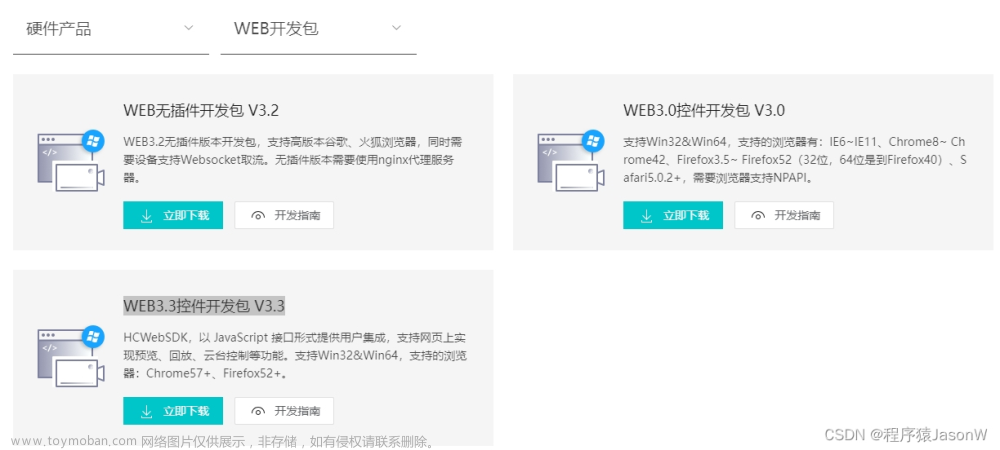

海康开放平台

海康web控件,前端,vue.js,javascript

可以看到有三个版本, 而且网上搜了一圈, 实现过的都是3.0和3.2的, 其中3.0不支持新版浏览器, 3.2对设备又有需求(需要支持websocket), 这个一定要注意; 我手上只有一个最基本的枪机摄像头, 咨询过客服, 也不支持websocket; 于是乎, 只能自己踩坑最新版的3.3.

摸索了几天, 过程比较痛苦, SDK是原生JS和HTML, 移植到vue中, 调用webVideoCtrl.js这个库时有一个报错无法解决, 求助大佬调试了很久, 甚至研究到了js代码模块化, 依然无法解决.

于是转换思路, 决定将不再将代码改造集成到vue中，而是直接部署demo页面，与vue项目相互独立，在vue中跳转到demo页面，传入登录设备所需的四个参数即可（设备的ip，端口号，用户名，密码）。

二、设备对接和后台支持

实现这个需求当然离不开对接设备测试，这里有两种方式，第一个是直接连设备，网线一头插摄像头，一头插自己的电脑，将摄像头的ip设置为和电脑在一个网段中，在浏览器输入摄像头的ip和端口，即可进入海康平台，查看摄像头画面和相关功能；第二个需要后台支持，由后端大佬将某个摄像头映射到公网，在浏览器输入该公网ip和端口即可查看，道理和直连是一样的：

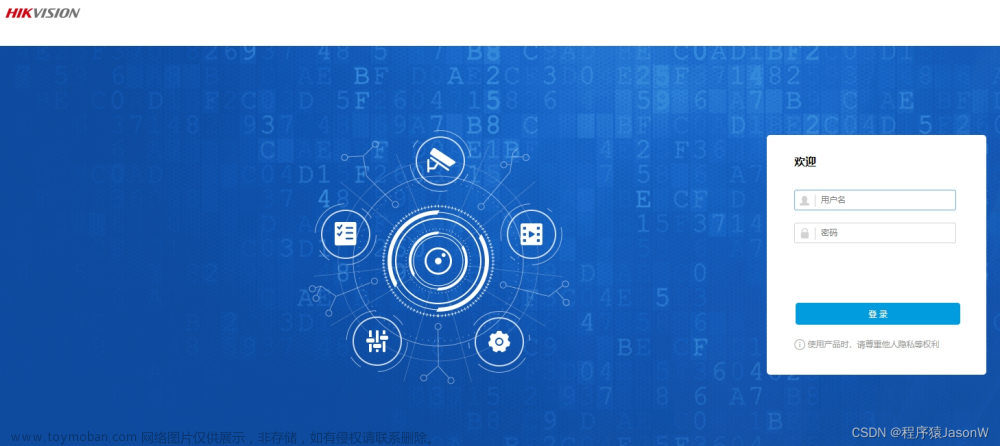

1. 输入摄像头ip和端口，打开海康平台页面，输入设备用户名和密码登录：

海康web控件,前端,vue.js,javascript

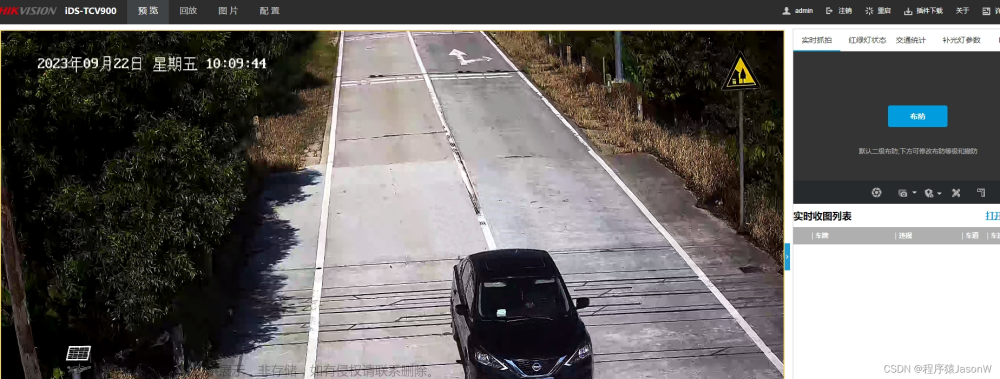

2. 登录后的页面：

海康web控件,前端,vue.js,javascript

三、海康WEB3.3控件开发包demo对接摄像头

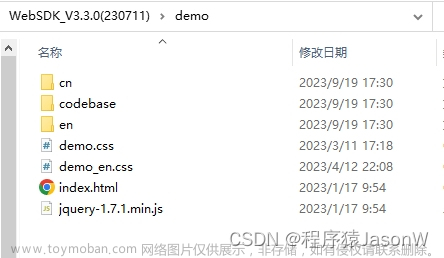

解压3.3版本的SDK，开发文档、插件安装、nginx配置等, 开发包里都有明确说明，不再赘述，本方案用到的核心是demo文件夹，有以下内容：

海康web控件,前端,vue.js,javascript

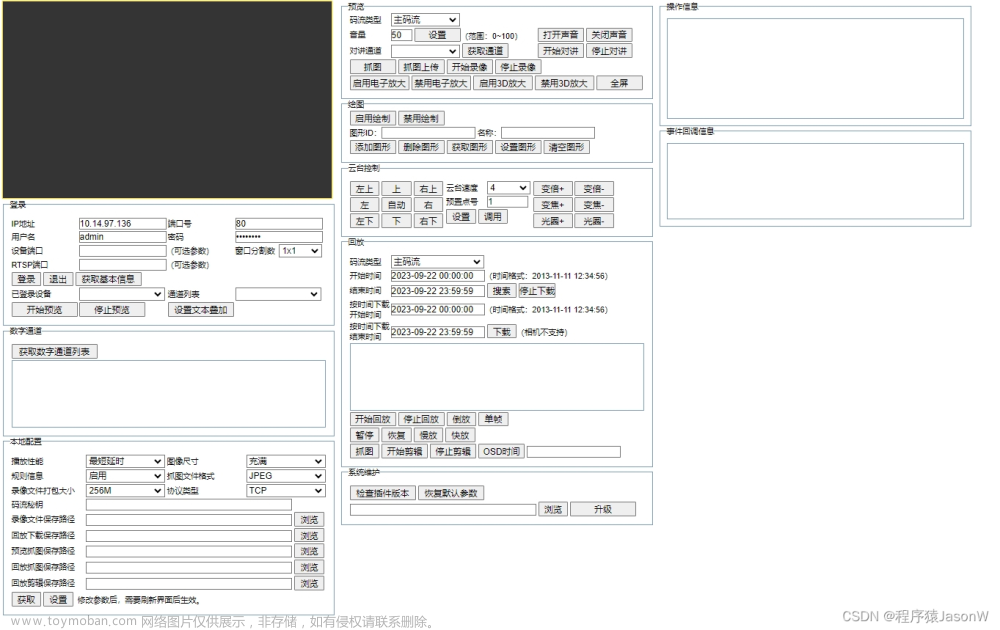

打开index.html, 即可看到demo的内容:

海康web控件,前端,vue.js,javascript

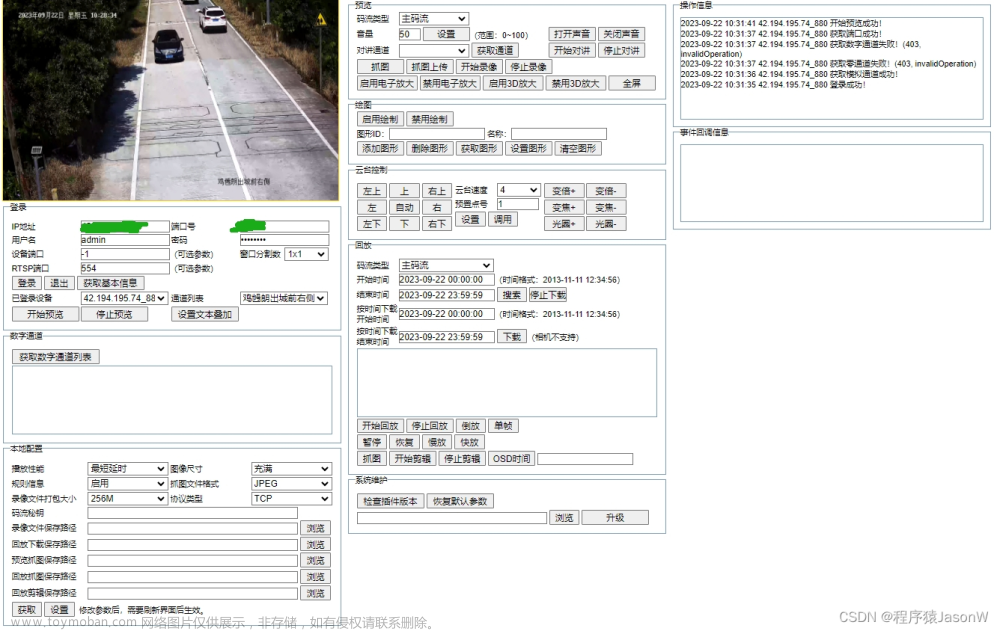

输入IP, 端口号, 用户名, 密码, 点击登录, 登录完毕后, 点击开始预览:

海康web控件,前端,vue.js,javascript

这里使用的是后端映射到公网的摄像头，这个当然更方便，而且开发完成后演示需求也可以直接调用公网的画面，测试各按钮功能也是OK的，右侧的信息框都可以展示出操作信息。

四、部署demo页面以及代码实现

我这里前端部署是之前配置好的，是nginx一个总的.conf配置文件, 运行各子系统在conf_d的配置文件, 当然事先也要准备好服务器, 打开端口号进行部署, 我用的是termius, 很方便, 可以直接本地拖拽到服务器.

可能部署页面是由运维或者后端来负责, 我这里都自己搞了.

我们需要修改的是demo.js, demo.html以及对应的demo.css, JS实现自动登录并预览画面, 加入一些信息提示和报错的alert弹窗, 只展示视频插件的画面即可, 改完代码后, 部署demo页面到服务器; 部署完成后, 在原有vue项目设置一个跳转，并传入参数即可：

1. vue项目中的跳转和传参：

    showMonitor() {
      // 创建一个包含参数的对象
      const params = {
        szIP: 'xxxxxxxx',
        szPort: 'xxxxxxx',
        szUsername: 'admin',
        szPassword: 'xxxxxxxx'
      }

      // 使用URLSearchParams将参数转换为查询字符串
      const queryParams = new URLSearchParams(params).toString()

      // 将查询字符串添加到外部页面的URL中
      const externalURL = `http://xxxxxxx:xxxxx/cn/demo.html?${queryParams}`

      // 使用window.open()打开新标签页并跳转到带参数的外部页面
      window.open(externalURL, '_blank')
    },

2. demo.js相关代码, 我这里在顶部添加了提示信息, 优化用户体验, 在初始化插件, 登录, 获取通道, 打开预览过程中均有不同提示, 否则的话只能看着一个黑屏干等着, 还是比较尴尬的:

  // 显示加载提示信息的函数
  function showLoadingMessage(message) {
    // 创建一个 DOM 元素来显示提示信息
    var loadingDiv = document.createElement("div");
    loadingDiv.setAttribute("id", "loadingMessage");
    loadingDiv.style.position = "fixed";
    loadingDiv.style.top = "8%";
    loadingDiv.style.left = "50%";
    loadingDiv.style.transform = "translate(-50%, -50%)";
    loadingDiv.style.backgroundColor = "rgba(0, 0, 0, 0.7)";
    loadingDiv.style.color = "white";
    loadingDiv.style.padding = "10px";
    loadingDiv.style.zIndex = "999";
    loadingDiv.style.borderRadius = "5px";
    loadingDiv.innerHTML = message;

    // 将提示信息添加到页面中
    document.body.appendChild(loadingDiv);
  }

  // 关闭加载提示信息的函数
  function hideLoadingMessage() {
    var loadingDiv = document.getElementById("loadingMessage");
    if (loadingDiv) {
      // 从页面中移除提示信息
      loadingDiv.parentNode.removeChild(loadingDiv);
    }
  }

  // 定义登录函数
  function loginWithParameters() {
    // 从URL中获取参数
    function getParameterByName(name) {
      name = name.replace(/[\[\]]/g, "\\$&");
      var regex = new RegExp("[?&]" + name + "(=([^&#]*)|&|#|$)"),
        results = regex.exec(window.location.href);
      if (!results) return null;
      if (!results[2]) return "";
      return decodeURIComponent(results[2].replace(/\+/g, " "));
    }

    // 获取URL中的参数值
    var szIP = getParameterByName("szIP");
    var szPort = getParameterByName("szPort");
    var szUsername = getParameterByName("szUsername");
    var szPassword = getParameterByName("szPassword");

    // 替换属性值
    $("#loginip").val(szIP);
    $("#port").val(szPort);
    $("#username").val(szUsername);
    $("#password").val(szPassword);

    // 调用登录函数，稍后执行以确保页面加载完成
    setTimeout(function () {
      clickLogin();
    }, 1000); // 可以根据需要调整等待时间
  }

  // 在页面加载完成后自动运行登录函数
  $(document).ready(function () {
    loginWithParameters();
  });

  // 登录
  function clickLogin() {
    var loadingMessage = "正在登录设备...";
    showLoadingMessage(loadingMessage);

    var urlParams = new URLSearchParams(window.location.search);

    // 从URL参数中获取登录信息
    var szIP = urlParams.get("szIP");
    var szPort = urlParams.get("szPort");
    var szUsername = urlParams.get("szUsername");
    var szPassword = urlParams.get("szPassword");

    if (!szIP || !szPort) {
      return;
    }

    var szDeviceIdentify = szIP + "_" + szPort;

    WebVideoCtrl.I_Login(szIP, 1, szPort, szUsername, szPassword, {
      timeout: 3000,
      success: function (xmlDoc) {
        // 登录成功后关闭加载提示信息
        hideLoadingMessage();
        showOPInfo(szDeviceIdentify + " 登录成功！");
        $("#ip").prepend(
          "<option value='" +
            szDeviceIdentify +
            "'>" +
            szDeviceIdentify +
            "</option>"
        );
        setTimeout(function () {
          $("#ip").val(szDeviceIdentify);
          setTimeout(function () {
            getChannelInfo();
          }, 1000);
          getDevicePort();
        }, 10);
      },
      error: function (oError) {
        if (ERROR_CODE_LOGIN_REPEATLOGIN === status) {
          showOPInfo(szDeviceIdentify + " 已登录过！");
        } else {
          alert("登录设备失败, 请刷新页面重试");
          showOPInfo(
            szDeviceIdentify + " 登录失败！",
            oError.errorCode,
            oError.errorMsg
          );
        }
      },
    });
  }

第二段代码，与原始demo的区别主要是使用传入的参数，登录、获取通道、打开预览等相互的回调，以实现打开页面后从登录到预览视频的一条龙服务(无法调用上边写好的展示信息的函数, 于是在这里又摆了一套...):

// 获取通道
function getChannelInfo() {
  var loadingMessage = "获取设备模拟通道...";
  showLoadingMessage(loadingMessage);
  var szDeviceIdentify = $("#ip").val(),
    oSel = $("#channels").empty();

  if (null == szDeviceIdentify) {
    return;
  }

  // 模拟通道
  WebVideoCtrl.I_GetAnalogChannelInfo(szDeviceIdentify, {
    success: function (xmlDoc) {
      var oChannels = $(xmlDoc).find("VideoInputChannel");

      $.each(oChannels, function (i) {
        var id = $(this).find("id").eq(0).text(),
          name = $(this).find("name").eq(0).text();
        if ("" == name) {
          name = "Camera " + (i < 9 ? "0" + (i + 1) : i + 1);
        }
        oSel.append(
          "<option value='" + id + "' bZero='false'>" + name + "</option>"
        );
      });
      hideLoadingMessage();
      showOPInfo(szDeviceIdentify + " 获取模拟通道成功！");
    },
    error: function (oError) {
      alert("获取监控模拟通道失败, 请刷新页面重试");
      showOPInfo(
        szDeviceIdentify + " 获取模拟通道失败！",
        oError.errorCode,
        oError.errorMsg
      );
    },
  });

// 显示加载提示信息的函数
function showLoadingMessage(message) {
  // 创建一个 DOM 元素来显示提示信息
  var loadingDiv = document.createElement("div");
  loadingDiv.setAttribute("id", "loadingMessage");
  loadingDiv.style.position = "fixed";
  loadingDiv.style.top = "8%";
  loadingDiv.style.left = "50%";
  loadingDiv.style.transform = "translate(-50%, -50%)";
  loadingDiv.style.backgroundColor = "rgba(0, 0, 0, 0.7)";
  loadingDiv.style.color = "white";
  loadingDiv.style.padding = "10px";
  loadingDiv.style.zIndex = "999";
  loadingDiv.style.borderRadius = "5px";
  loadingDiv.innerHTML = message;

  // 将提示信息添加到页面中
  document.body.appendChild(loadingDiv);
}

// 关闭加载提示信息的函数
function hideLoadingMessage() {
  var loadingDiv = document.getElementById("loadingMessage");
  if (loadingDiv) {
    // 从页面中移除提示信息
    loadingDiv.parentNode.removeChild(loadingDiv);
  }
}
// 开始预览
function clickStartRealPlay(iStreamType) {
  var loadingMessage = "正在打开监控画面...";
  showLoadingMessage(loadingMessage);
  var oWndInfo = WebVideoCtrl.I_GetWindowStatus(g_iWndIndex),
    szDeviceIdentify = $("#ip").val(),
    iRtspPort = parseInt($("#rtspport").val(), 10),
    iChannelID = parseInt($("#channels").val(), 10),
    bZeroChannel =
      $("#channels option")
        .eq($("#channels").get(0).selectedIndex)
        .attr("bZero") == "true"
        ? true
        : false,
    szInfo = "";

  if ("undefined" === typeof iStreamType) {
    iStreamType = parseInt($("#streamtype").val(), 10);
  }

  if (null == szDeviceIdentify) {
    return;
  }
  var startRealPlay = function () {
    WebVideoCtrl.I_StartRealPlay(szDeviceIdentify, {
      iStreamType: iStreamType,
      iChannelID: iChannelID,
      bZeroChannel: bZeroChannel,
      success: function () {
        hideLoadingMessage();
        szInfo = "开始预览成功！";
        showOPInfo(szDeviceIdentify + " " + szInfo);
      },
      error: function (oError) {
        alert("预览实时画面失败, 请刷新页面重试");
        showOPInfo(
          szDeviceIdentify + " 开始预览失败！",
          oError.errorCode,
          oError.errorMsg
        );
      },
    });
  };

  if (oWndInfo != null) {
    // 已经在播放了，先停止
    WebVideoCtrl.I_Stop({
      success: function () {
        startRealPlay();
      },
    });
  } else {
    startRealPlay();
  }
}

// 获取端口
function getDevicePort() {
  var szDeviceIdentify = $("#ip").val();

  if (null == szDeviceIdentify) {
    return;
  }

  WebVideoCtrl.I_GetDevicePort(szDeviceIdentify).then(
    (oPort) => {
      $("#deviceport").val(oPort.iDevicePort);
      $("#rtspport").val(oPort.iRtspPort);

      showOPInfo(szDeviceIdentify + " 获取端口成功！");

      // 在成功回调中调用开始预览函数
      // 这里直接使用1=主码流, 其他选项可查看html文件中的steamtype
      clickStartRealPlay(1);
    },
    (oError) => {
      var szInfo = "获取端口失败！";
      showOPInfo(szDeviceIdentify + szInfo, oError.errorCode, oError.errorMsg);
    }
  );
  // 登录成功后调用开始预览函数
}

初始化插件的代码就不放了, 只是改动了提示信息而已.

html和css按需求自行调整, 因为这个插件比较逆天, 覆盖了所有其他的样式, 我就在四周留了空隙, 用于展示提示信息, 否则用户体验会比较差.

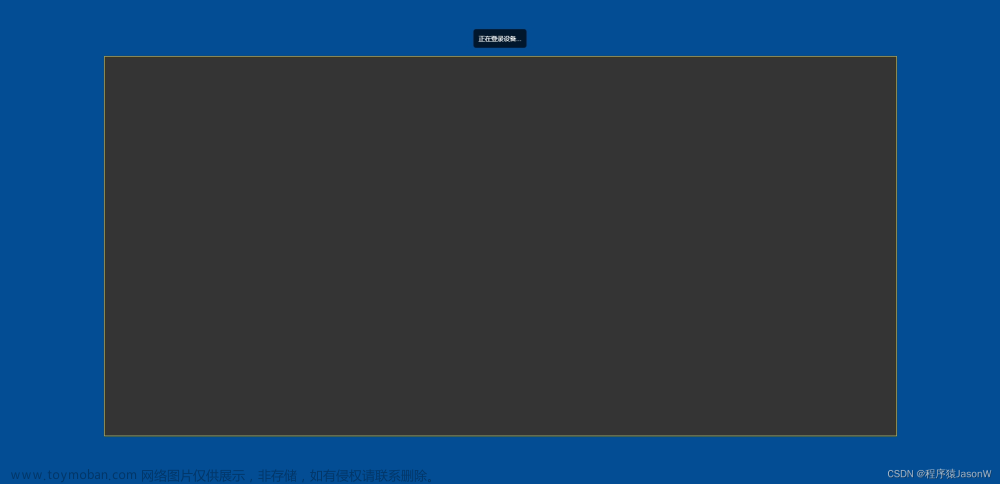

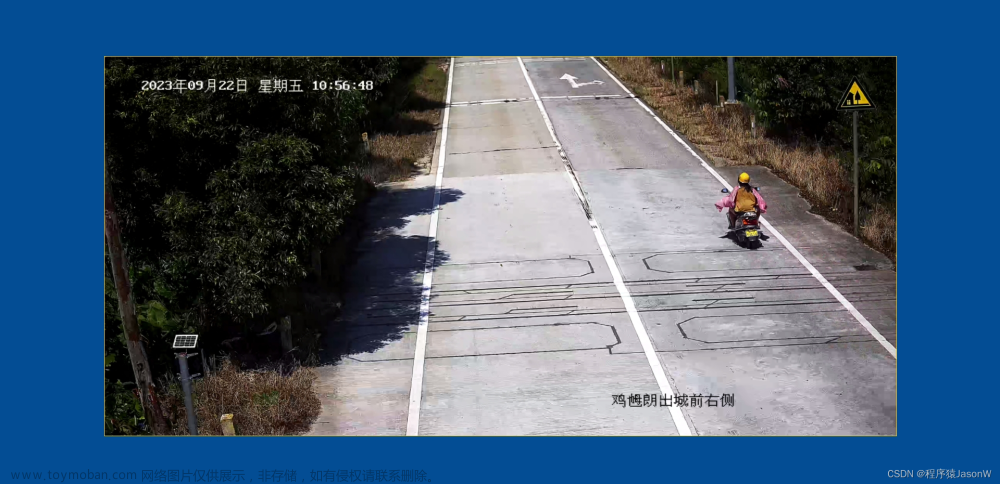

以下是最终效果:
