android studio——设计简单微信界面超详细教程

这篇具有很好参考价值的文章主要介绍了android studio——设计简单微信界面超详细教程。希望对大家有所帮助。如果存在错误或未考虑完全的地方，请大家不吝赐教，您也可以点击"举报违法"按钮提交疑问。

一、作业目标

本次作业开发的是微信APP的门户框架，UI布局为上中下结构。

功能一：用户可通过点击底部导航栏切换四个板块进行切换，它们分别是“聊天”、“联系人”、“功能”、“我的”，每切换一个界面会有对应的文本提示。

功能二：在每一tab页面实现列表效果。

（功能二的实现在功能一的前提下改进，详情可直接移步第四点的第3点）

二、设计流程

1、外观设计

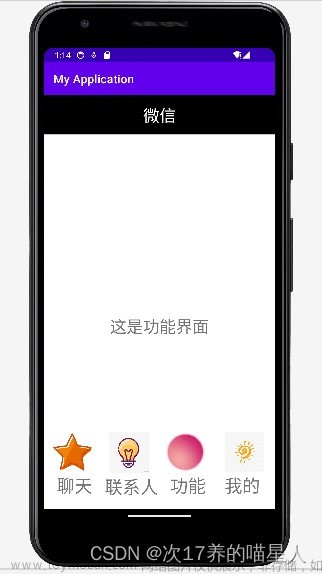

微信页面整体为上-中-下结构

上部：显示栏背景为黑色，内有白色“微信”字样

中部：纯文本“这是××界面”和几行列表

下部：四个.png文件的图标以及对应板块的名字

2、内部联系

I.用一个main.xml文件将三个部分联系起来，使得三个部分可以在同一个页面进行展示

II.写一个Mainactivity.java文件来实现点击切换的功能：

（1）创建四个Fragment类及其对应的四个tab.xml文件,通过Fragmentxx类绑定板块对应的布局文件,将其联系起来;再用一个myadapter类将所有的单个文本Item.xml联系起来。

（2）在MainActivity类中创建Fragmentxx对象，通过Transaction将Fragmentxx对象添加到主布局中间的空板块，创建FragmentManager管理Fragment。

（3）初始化方法

（4）写监听方法

（5）设置控件被点击后的响应事件

（6）展示页面的方法

四、技术说明及关键代码（含详细步骤）

在这之前先了解一下各方面功能：

android:id="@+id/top"，为组件设置资源id，top为命名，在java文件中通过findViewById(id)被找到。

android:layout_width=“wrap_content”，布局的宽度

android:layout_height=“wrap_content”，布局的高度

android:layout_weight=“1”，用来等比例地划分区域。

android:gravity=“center”,对齐方式。

android:text=“微信”,显示的文本。

android:textColor="@color/white"，设置文字的颜色。

android:textSize=“28dp” />，设置文字的大小。

1.实现外观设计

I.上部

找到res下的layout文件夹，并在该文件夹下右键—>new—>XML—>Layout XML File创建一个weixin.xml文件；点击下图右上角的Design，将TextView拖一个到LinearLayout下面，再点击code查看代码，进行修改

android studio 聊天界面,android studio,移动开发技术,android studio,java,微信,android,gitee

点击code显示的代码即为weixin.xml的代码:

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:id="@+id/textView3"
        android:layout_width="match_parent"
        android:layout_height="67dp"
        android:layout_weight="24"
        android:background="@color/black"
        android:gravity="center"
        android:shadowColor="@color/white"
        android:text="微信"
        android:textColor="@color/white"
        android:textSize="28dp" />
</LinearLayout>

II.中部

在layout下继续右键创建一个tab1.xml文件，点击code查看代码，修改文本为“这是聊天界面”，并调整大小。

这时候，由于共有四个界面，所以你可以选择：

（1）将tab1.xml直接复制，粘贴到layout下，改名为tab2.xml，tab3.xml，tab4.xml（记得把文本和code里面 android:id="@+id/textView8" 这一句TextView后的数字改成不同值）；

（2）重复三次创建tab1.xml的操作。

这里只展示tab1.xml的代码：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:alpha="12"
    android:gravity="center"
    android:orientation="horizontal">

    <TextView
        android:id="@+id/textView5"
        android:layout_width="wrap_content"
        android:layout_height="63dp"
        android:layout_weight="1"
        android:alpha="12"
        android:textSize="30sp"
        android:gravity="center"
        android:text="这是聊天界面" />
</LinearLayout>

III.下部

首先去网上下载四个适合用来当底部导航的.png类型的图标

然后，在layout下创建一个名为bottom.xml的文件

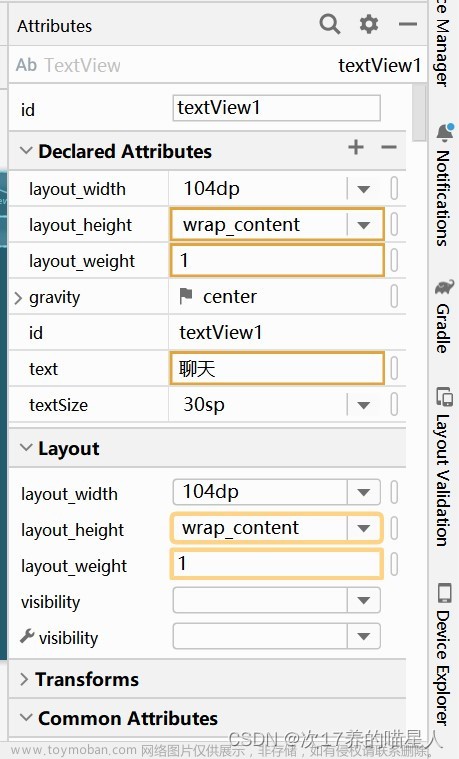

点击Design—>layout—>目Linearlayout（纵向），拖一个放到横向的LinearLayout下面；

点击common—>Imageview,拖一个放到纵向的LinearLayout下，再把TextView也放一个到纵向的LinearLayout下面，修改参数如下图一、二（上右）、三，完成一个图标的创建。

把纵向的LinearLayout复制，在横向的LinearLayout下粘贴三次，并改名四个纵向的LinearLayout、ImageView、TextView分别编号为1,2,3,4，如图四（下右）。

android studio 聊天界面,android studio,移动开发技术,android studio,java,微信,android,gitee

bottom.xml的代码：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="horizontal">


    <LinearLayout
        android:id="@+id/LinearLayout1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:orientation="vertical">

        <ImageView
            android:id="@+id/imageView1"
            android:layout_width="match_parent"
            android:layout_height="67dp"
            android:src="@drawable/star1" />

        <TextView
            android:id="@+id/textView1"
            android:layout_width="104dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:gravity="center"
            android:text="聊天"
            android:textSize="30sp" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/LinearLayout2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:orientation="vertical">


        <ImageView
            android:id="@+id/imageView2"
            android:layout_width="match_parent"
            android:layout_height="69dp"
            android:src="@drawable/light" />

        <TextView
            android:id="@+id/textView2"
            android:layout_width="104dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:gravity="center"
            android:text="联系人"
            android:textSize="30sp" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/LinearLayout3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:orientation="vertical">

        <ImageView
            android:id="@+id/imageView3"
            android:layout_width="match_parent"
            android:layout_height="67dp"
            android:src="@drawable/moon3" />

        <TextView
            android:id="@+id/textView3"
            android:layout_width="104dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:gravity="center"
            android:text="功能"
            android:textSize="30sp" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/LinearLayout4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical">

        <ImageView
            android:id="@+id/imageView"
            android:layout_width="match_parent"
            android:layout_height="67dp"
            android:layout_weight="1"
            android:src="@drawable/sun" />

        <TextView
            android:id="@+id/textView4"
            android:layout_width="104dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:gravity="center"
            android:text="我的 "
            android:textSize="30sp" />
    </LinearLayout>

</LinearLayout>

注意：选择的ImageView图标不能直接使用，所以要把之前下载的四个.png图标直接复制粘贴到res—>drawable文件下，code中的android:src="@drawable/moon3" />这一句是自己的.png路径，四个都要修改。

2.实现联系和切换功能

I.整合页面

先在layout下创建一个main.xml文件，点击code修改代码，把上-中-下三个部分包括在内，再点击design,调整三块的占比，使得顶部、图标和文本都能显露出来。

android studio 聊天界面,android studio,移动开发技术,android studio,java,微信,android,gitee

注意：如果不把大小调整合适，最后运行可能会导致显示不完整的。

main.xml代码：

可以看到layout="@layout/weixin",layout="@layout/content",layout="@layout/bottom"说明包含了这三个部分

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <include
        layout="@layout/weixin"
        android:layout_width="match_parent"
        android:layout_height="211dp" />


    <FrameLayout
        android:id="@+id/content"
        android:layout_width="match_parent"
        android:layout_height="335dp"
        android:layout_weight="1"></FrameLayout>

    <include
        layout="@layout/bottom"
        android:layout_width="match_parent"
        android:layout_height="146dp" />


</LinearLayout>

II.切换功能

要实现切换功能，就需要

（1）在java—>ui下创建四个Fragment类（.java），将其分别与之前创建的tab1，2，3，4四个.xml文件联系起来（可创建一个后复制粘贴，修改名称和tab）。

（2）在MainActivity类（.java）中创建四个Fragment对象，四个LinearLayout对象，创建FragmentManager管理Fragment。

（3）在MainActivity.Java中写对应的方法进行实现：

initial();用来初始化；

fragmenthide();是为了点每点击一个界面，将其他三个界面隐藏起来；

fragmentshow(fragment1)；默认展示第一个界面；

onClick(View view)；是将用户的点击进行传达，通过监听获取组件id，根据获取得到的id，展示对应的板块。

四个Fragment类只有tab的序号需要更改，这里展示Fragment1:

package com.example.myapplication;

import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

import androidx.fragment.app.Fragment;

public class Fragment1 extends Fragment
{

    @Override
    public View onCreateView(LayoutInflater inflater,ViewGroup container, Bundle savedInstanceState) {


        View view1 = new View(getContext());

        return inflater.inflate(R.layout.tab1, container, false);
    }
}

MainActivity.java的代码：

LinearLayout对象，对应的id是bottom.xml文件中的第二层LinearLayout的id

linearLayout1=findViewById(R.id.LinearLayout1);
linearLayout2=findViewById(R.id.LinearLayout2);
linearLayout3=findViewById(R.id.LinearLayout3);
linearLayout4=findViewById(R.id.LinearLayout4);
隐藏其他项
        private void fragmenthide() {
          FragmentTransaction ft=fm.beginTransaction()
          .hide(fragment1)
          .hide(fragment2)
          .hide(fragment3)
          .hide(fragment4);
          ft.commit();
}

初始化，将所有fragment都添加到界面中部板块，对应的id是Activitymain.xml中的Fragment的id
private void initial() {
fm=getSupportFragmentManager();

用content是因为main.xml用的名字是content(android:id="@+id/content")
FragmentTransaction ft=fm.beginTransaction()
.add(R.id.content,fragment1)
.add(R.id.content,fragment2)
.add(R.id.content,fragment3)
.add(R.id.content,fragment4);
ft.commit();
}

点击触发通过监听获取组件id，根据获取得到的id，展示对应的板块
          @Override
          public void onClick(View view){
          fragmenthide();
          int id=view.getId();
          if(id==R.id.LinearLayout1)
          fragmentshow(fragment1);
          if(id==R.id.LinearLayout2)
          fragmentshow(fragment2);
          if(id==R.id.LinearLayout3)
          fragmentshow(fragment3);
          if(id==R.id.LinearLayout4)
          fragmentshow(fragment4);
}

完整代码：

package com.example.myapplication;

import android.os.Bundle;
import android.view.View;
import android.widget.LinearLayout;

import com.google.android.material.bottomnavigation.BottomNavigationView;

import androidx.appcompat.app.AppCompatActivity;
import androidx.fragment.app.Fragment;
import androidx.fragment.app.FragmentManager;
import androidx.fragment.app.FragmentTransaction;
import androidx.navigation.NavController;
import androidx.navigation.Navigation;
import androidx.navigation.ui.AppBarConfiguration;
import androidx.navigation.ui.NavigationUI;

import com.example.myapplication.databinding.ActivityMainBinding;


public class MainActivity extends AppCompatActivity implements View.OnClickListener {
    Fragment fragment1,fragment2,fragment3,fragment4;
    FragmentManager fm;
    LinearLayout linearLayout1,linearLayout2,linearLayout3,linearLayout4;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);

        fragment1=new Fragment1();
        fragment2=new Fragment2();
        fragment3=new Fragment3();
        fragment4=new Fragment4();

        // LinearLayout对象，对应的id是bottom.xml文件中的第二层LinearLayout的id
        linearLayout1=findViewById(R.id.LinearLayout1);
        linearLayout2=findViewById(R.id.LinearLayout2);
        linearLayout3=findViewById(R.id.LinearLayout3);
        linearLayout4=findViewById(R.id.LinearLayout4);


        fm=getSupportFragmentManager();
        initial();
        fragmenthide();
        fragmentshow(fragment1);

        linearLayout1.setOnClickListener(this);
        linearLayout2.setOnClickListener(this);
        linearLayout3.setOnClickListener(this);
        linearLayout4.setOnClickListener(this);
    }

    //隐藏其他项
    private void fragmenthide() {
        FragmentTransaction ft=fm.beginTransaction()
                .hide(fragment1)
                .hide(fragment2)
                .hide(fragment3)
                .hide(fragment4);
        ft.commit();
    }

    //初始化，将所有fragment都添加到界面中部板块
    //对应的id是Activitymain.xml中的Fragment的id
    private void initial() {
        fm=getSupportFragmentManager();
 //用content是因为main.xml用的名字是content(android:id="@+id/content")
        FragmentTransaction ft=fm.beginTransaction()
                .add(R.id.content,fragment1)
                .add(R.id.content,fragment2)
                .add(R.id.content,fragment3)
                .add(R.id.content,fragment4);
        ft.commit();
    }
    //点击触发通过监听获取组件id，根据获取得到的id，展示对应的板块
    @Override
    public void onClick(View view){
        fragmenthide();
        int id=view.getId();
        if(id==R.id.LinearLayout1)
            fragmentshow(fragment1);
        if(id==R.id.LinearLayout2)
            fragmentshow(fragment2);
        if(id==R.id.LinearLayout3)
            fragmentshow(fragment3);
        if(id==R.id.LinearLayout4)
            fragmentshow(fragment4);
    }
    //展示
    private void fragmentshow(Fragment fragment){
        FragmentTransaction transaction=fm.beginTransaction()
                .show(fragment);
        transaction.commit();
    }
}

注意：onClick()方法下需要用if（）语句，switch()不行。

3.增加列表效果

由于多了列表，首先想到要更改的就是tab1.xml,以及类Fragment1。故：

（1）、再创建一个新的item.xml文件存放单个文本；

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:gravity="center">

    <TextView
        android:id="@+id/item"
        android:layout_width="400dp"
        android:layout_height="match_parent"
        android:layout_gravity="center"
        android:layout_weight="1"
        android:gravity="center"
        android:text="TextView"
        android:textColor="@android:color/holo_orange_dark"
        android:textSize="30sp" />
</LinearLayout>

（2）、类Fragnent1展示tab1的内容，用到recyclerView对象，修改文本内容，同时使用myadapter类和队列，让它们呈现时排列起来。

package com.example.myapplication;
import android.content.Context;
        import android.os.Bundle;

        import androidx.fragment.app.Fragment;

        import android.view.LayoutInflater;
        import android.view.View;
        import android.view.ViewGroup;
        import androidx.appcompat.app.AppCompatActivity;
        import androidx.recyclerview.widget.LinearLayoutManager;
        import androidx.recyclerview.widget.RecyclerView;

        import java.util.ArrayList;
        import java.util.List;

public class  Fragment1 extends Fragment {

    RecyclerView recyclerView;

    List list;
    Myadapter myadapter;
    Context context;

    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container,
                             Bundle savedInstanceState) {
        View view = inflater.inflate(R.layout.tab1, container, false);
        context = view.getContext();

        recyclerView = view.findViewById(R.id.recyclerView);
        list = new ArrayList();
        for (int i = 0; i < 8; i++) {
            list.add("这是第" + i + "行");

            myadapter = new Myadapter(context, list);
            recyclerView.setAdapter(myadapter);

            LinearLayoutManager manager = new LinearLayoutManager(context);
            manager.setOrientation(RecyclerView.VERTICAL);
            recyclerView.setLayoutManager(manager);
        }
        return view;
    }
}

（3）、对tab1进行修改，由于tab1.xml的android:id="@+id/recyclerView"，被Fragment类调用后进行了修改和整合，故展示的是整体文本效果；

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/linearLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.recyclerview.widget.RecyclerView
        android:id="@+id/recyclerView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.498"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

（4）、 Myadapter类是适配器，作用就是看到的tab1.xml的界面与数据之间的桥梁，当列表里的每一项显示到页面时，都会调用myadapter的方法返回一个View，而这里是获取view的个数，将整体展示。

package com.example.myapplication;

import android.content.Context;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.TextView;

import androidx.annotation.NonNull;
import androidx.recyclerview.widget.RecyclerView;

import java.util.List;

public class Myadapter extends RecyclerView.Adapter<Myadapter.Myholder>{
    Context context1;
    List<String> list1;
    public Myadapter(Context context, List<String> list){
        context1 = context;
        list1 = list;
    }


    @NonNull
    @Override
    public Myholder onCreateViewHolder(@NonNull ViewGroup parent, int viewType) {
        View view = LayoutInflater.from(context1).inflate(R.layout.item,parent,false);
        Myholder holder=new Myholder(view);
        return holder;
    }

    @Override
    public void onBindViewHolder(@NonNull Myholder holder, int position) {
        holder.textView.setText(list1.get(position));
    }

    @Override
    public int getItemCount() {
        return list1.size();
    }
    public class Myholder extends RecyclerView.ViewHolder {
        TextView textView;
        public Myholder(@NonNull View itemView) {
            super(itemView);
            textView = itemView.findViewById(R.id.item);
        }
    }
}

四、结果展示

android studio 聊天界面,android studio,移动开发技术,android studio,java,微信,android,gitee

五、其他报错原因

1.当你写了多个mainactivity时，APP—>mainifests—>Androidmainifests的code会有两个activity，这时候你需要把另一个的android:exported改为"false"。

android studio 聊天界面,android studio,移动开发技术,android studio,java,微信,android,gitee

注意：增加列表效果后，也需要修改这个文件下半部分，只留下一个activity,上半部分不变：


        <activity
        android:name=".MainActivity"
        android:exported="true">
        <intent-filter>
        <action android:name="android.intent.action.MAIN" />

        <category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
        </application>

</manifest>

2、作为新手，第一次编写并运行该项目，好像需要修改文件，我运行的时候朋友帮我改了一个，我自己改了一个。在自己的这个项目的文件夹—>APP—>build.gradle.kts可以找到这个文件，可以看看是不是是不是少了这一句。

android studio 聊天界面,android studio,移动开发技术,android studio,java,微信,android,gitee

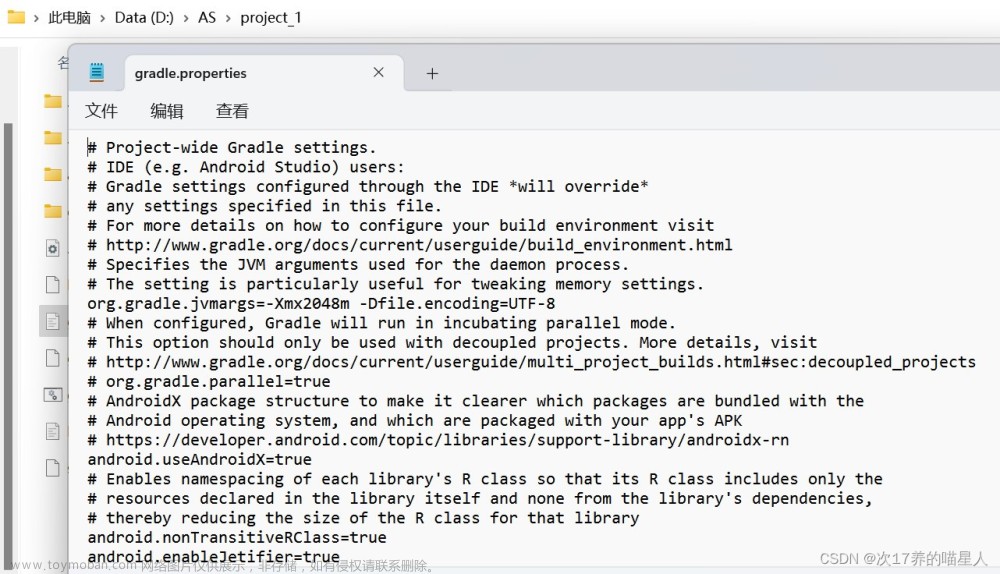

还有这个文件的最下面那两句应该是加上去的

android studio 聊天界面,android studio,移动开发技术,android studio,java,微信,android,gitee

3.system-image文件要直接能被file->settings->Android SDK直接找到，也就是说那个路径要在system-image文件的上一层

六、线上仓库地址（gitee）

luo17_world: 学习移动开发技术课程时创建 (gitee.com)

下载与安装：git下载与安装教程_git-scm.com download-CSDN博客下载与安装：

hint: Updates were rejected because the remote contains work that you do hint: not have locally.-CSDN博客文章来源地址https://www.toymoban.com/news/detail-756656.html

到了这里，关于android studio——设计简单微信界面超详细教程的文章就介绍完了。如果您还想了解更多内容，请在右上角搜索TOY模板网以前的文章或继续浏览下面的相关文章，希望大家以后多多支持TOY模板网！
