c++基本图形绘制

用于绘制直线的 line 函数;

在C++的OpenCV库中,你可以使用line函数来绘制一条直线。这个函数允许你指定线段的起点和终点,以及线段的颜色和线宽。

以下是line函数的基本语法:

void line(InputOutputArray img, Point pt1, Point pt2, const Scalar& color,
          int thickness = 1, int lineType = LINE_8, int shift = 0);
  • img:要在其上绘制线段的图像。
  • pt1:线段的起点坐标。
  • pt2:线段的终点坐标。
  • color:线段的颜色,通常使用Scalar来表示颜色,如Scalar(0, 0, 255)表示红色。
  • thickness:线段的宽度,默认为1。
  • lineType:线段的类型,通常使用LINE_8表示8连通线段。
  • shift:可选参数,用于设置坐标的小数位数。

以下是一个使用line函数绘制线段的示例:

#include <opencv2/opencv.hpp>

int main() {
    cv::Mat image(400, 600, CV_8UC3, cv::Scalar(255, 255, 255)); // 创建一个白色图像

    cv::Point pt1(100, 100); // 起点坐标
    cv::Point pt2(500, 300); // 终点坐标
    cv::Scalar color(0, 0, 255); // 红色线段
    int thickness = 2; // 线宽

    // 在图像上绘制线段
    cv::line(image, pt1, pt2, color, thickness);

    cv::imshow("Line", image);
    cv::waitKey(0);
    cv::destroyAllWindows();

    return 0;
}

在这个示例中,我们首先创建一个白色的图像,然后使用cv::line函数绘制了一条红色的线段,指定了起点、终点、颜色和线宽。

用于绘制椭圆的 ellipse 函数;

在C++的OpenCV库中,你可以使用ellipse函数来绘制一个椭圆。这个函数允许你指定椭圆的中心点、长轴和短轴的长度、旋转角度、起始角度、结束角度、颜色和线宽等参数。

以下是ellipse函数的基本语法:

void ellipse(InputOutputArray img, Point center, Size axes, double angle,
             double startAngle, double endAngle, const Scalar& color,
             int thickness = 1, int lineType = LINE_8, int shift = 0);
  • img:要在其上绘制椭圆的图像。
  • center:椭圆的中心点坐标。
  • axes:一个Size对象,表示椭圆的长轴和短轴的长度。
  • angle:椭圆的旋转角度(以度为单位)。
  • startAngle:椭圆弧的起始角度(以度为单位)。
  • endAngle:椭圆弧的结束角度(以度为单位)。
  • color:椭圆的颜色,通常使用Scalar来表示颜色,如Scalar(0, 0, 255)表示红色。
  • thickness:椭圆的线宽,默认为1。
  • lineType:椭圆的类型,通常使用LINE_8表示8连通线段。
  • shift:可选参数,用于设置坐标的小数位数。

以下是一个使用ellipse函数绘制椭圆的示例:

#include <opencv2/opencv.hpp>

int main() {
    cv::Mat image(400, 600, CV_8UC3, cv::Scalar(255, 255, 255)); // 创建一个白色图像

    cv::Point center(300, 200); // 椭圆中心点
    cv::Size axes(100, 50);    // 长轴和短轴的长度
    double angle = 45.0;       // 椭圆的旋转角度
    double startAngle = 0.0;   // 起始角度
    double endAngle = 360.0;   // 结束角度
    cv::Scalar color(0, 0, 255); // 红色椭圆
    int thickness = 2; // 线宽

    // 在图像上绘制椭圆
    cv::ellipse(image, center, axes, angle, startAngle, endAngle, color, thickness);

    cv::imshow("Ellipse", image);
    cv::waitKey(0);
    cv::destroyAllWindows();

    return 0;
}

在这个示例中,我们首先创建一个白色的图像,然后使用cv::ellipse函数绘制了一个红色的椭圆,指定了中心点、长轴和短轴的长度、旋转角度、起始角度、结束角度、颜色和线宽。

用于绘制矩形的 rectangle 函数;

在C++的OpenCV库中,你可以使用rectangle函数来绘制一个矩形。这个函数允许你指定矩形的两个对角点的坐标、颜色和线宽等参数。

以下是rectangle函数的基本语法:

void rectangle(InputOutputArray img, Point pt1, Point pt2,
               const Scalar& color, int thickness = 1, int lineType = LINE_8,
               int shift = 0);
  • img:要在其上绘制矩形的图像。
  • pt1:矩形的第一个对角点坐标。
  • pt2:矩形的第二个对角点坐标。
  • color:矩形的颜色,通常使用Scalar来表示颜色,如Scalar(0, 0, 255)表示红色。
  • thickness:矩形的线宽,默认为1。
  • lineType:矩形的类型,通常使用LINE_8表示8连通线段。
  • shift:可选参数,用于设置坐标的小数位数。

以下是一个使用rectangle函数绘制矩形的示例:

#include <opencv2/opencv.hpp>

int main() {
    cv::Mat image(400, 600, CV_8UC3, cv::Scalar(255, 255, 255)); // 创建一个白色图像

    cv::Point pt1(100, 100); // 第一个对角点坐标
    cv::Point pt2(500, 300); // 第二个对角点坐标
    cv::Scalar color(0, 0, 255); // 红色矩形
    int thickness = 2; // 线宽

    // 在图像上绘制矩形
    cv::rectangle(image, pt1, pt2, color, thickness);

    cv::imshow("Rectangle", image);
    cv::waitKey(0);
    cv::destroyAllWindows();

    return 0;
}

在这个示例中,我们首先创建一个白色的图像,然后使用cv::rectangle函数绘制了一个红色的矩形,指定了两个对角点的坐标、颜色和线宽。

用于绘制圆的 circle 函数;

在C++的OpenCV库中,你可以使用circle函数来绘制一个圆。这个函数允许你指定圆心坐标、半径、颜色和线宽等参数。

以下是circle函数的基本语法:

void circle(InputOutputArray img, Point center, int radius, const Scalar& color,
            int thickness = 1, int lineType = LINE_8, int shift = 0);
  • img:要在其上绘制圆的图像。
  • center:圆的中心点坐标。
  • radius:圆的半径。
  • color:圆的颜色,通常使用Scalar来表示颜色,如Scalar(0, 0, 255)表示红色。
  • thickness:圆的线宽,默认为1。
  • lineType:圆的类型,通常使用LINE_8表示8连通线段。
  • shift:可选参数,用于设置坐标的小数位数。

以下是一个使用circle函数绘制圆的示例:

#include <opencv2/opencv.hpp>

int main() {
    cv::Mat image(400, 600, CV_8UC3, cv::Scalar(255, 255, 255)); // 创建一个白色图像

    cv::Point center(300, 200); // 圆心坐标
    int radius = 50; // 圆的半径
    cv::Scalar color(0, 0, 255); // 红色圆
    int thickness = 2; // 线宽

    // 在图像上绘制圆
    cv::circle(image, center, radius, color, thickness);

    cv::imshow("Circle", image);
    cv::waitKey(0);
    cv::destroyAllWindows();

    return 0;
}

在这个示例中,我们首先创建一个白色的图像,然后使用cv::circle函数绘制了一个红色的圆,指定了圆心坐标、半径、颜色和线宽。

用于绘制填充的多边形的 fillPoly函数。

fillPoly是OpenCV库中的一个函数,用于填充多边形区域。这个函数允许你在图像上绘制一个或多个多边形,并填充这些多边形的内部区域。

以下是fillPoly函数的基本语法:

void fillPoly(InputOutputArray img, const Point** pts, const int* npts, int ncontours,
              const Scalar& color, int lineType = LINE_8, int shift = 0, Point offset = Point());
  • img:要在其上绘制多边形的图像。
  • pts:一个指向多边形点数组的指针,通常是一个Point*的数组。
  • npts:一个整数数组,表示每个多边形的点数。
  • ncontours:要填充的多边形的数量。
  • color:填充多边形的颜色,通常使用Scalar来表示颜色,如Scalar(0, 0, 255)表示红色。
  • lineType:多边形的类型,通常使用LINE_8表示8连通线段。
  • shift:可选参数,用于设置坐标的小数位数。
  • offset:可选参数,用于指定多边形的偏移。

以下是一个使用fillPoly函数填充多边形的示例:

#include <opencv2/opencv.hpp>

int main() {
    cv::Mat image(400, 600, CV_8UC3, cv::Scalar(255, 255, 255)); // 创建一个白色图像

    // 定义一个多边形的顶点坐标
    cv::Point pts[4];
    pts[0] = cv::Point(100, 100);
    pts[1] = cv::Point(500, 100);
    pts[2] = cv::Point(400, 300);
    pts[3] = cv::Point(200, 300);

    // 组织多边形数据
    const cv::Point* polygons[1] = {pts};
    int num_pts[] = {4};

    cv::Scalar color(0, 0, 255); // 红色填充

    // 填充多边形
    cv::fillPoly(image, polygons, num_pts, 1, color);

    cv::imshow("Filled Polygon", image);
    cv::waitKey(0);
    cv::destroyAllWindows();

    return 0;
}

在这个示例中,我们首先创建了一个白色的图像,然后定义了一个四边形的顶点坐标。接下来,我们将多边形数据组织为数组,使用cv::fillPoly函数填充了多边形的内部区域,并指定了填充颜色。

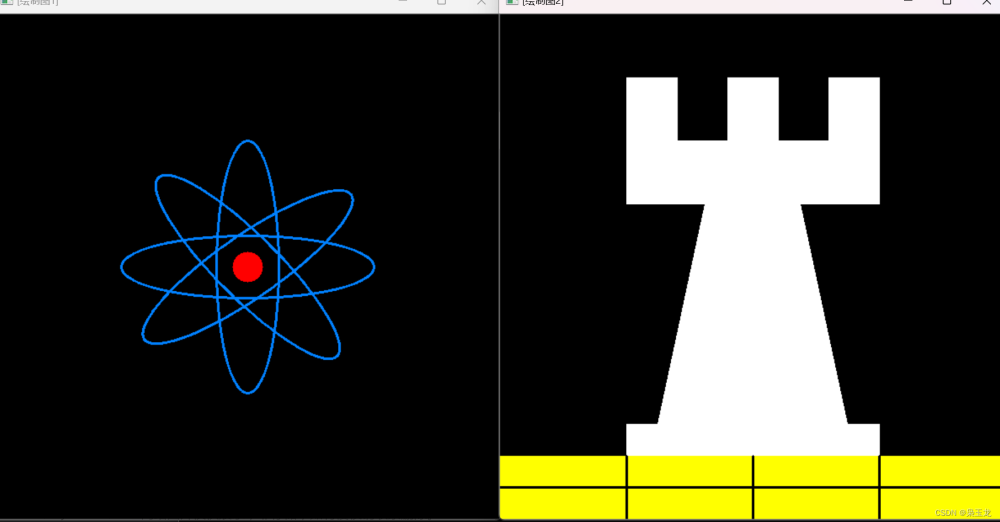

组合绘画成图像

#include <opencv2/opencv.hpp>
#include <iostream>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>

using namespace std;
using namespace cv;
#include <iostream>
#include <fstream>
using namespace cv; //包含cv命名空间
#include <opencv2/core/core.hpp>






//--------【宏定义部分】 - ------------------------ -
// 描述: 定义一些辅助宏
#define WINDOW_NAME1 "[绘制图1]" //为窗口标题定义的宏
#define WINDOW_NAME2 "[绘制图2]" //为窗口标题定义的宏
#define WINDOW_WIDTH 600//定义窗口大小的宏
//- 【main()函数】 - -------- -
//描述: 控制台应用程序的入口函数,我们的程序从这里开始执行


//如下为 DrawEllipse()函数的代码。
//【DrawEllipse()函数】------------------ -
// 描述: 自定义的绘制函数,实现了绘制不同角度、相同尺寸的椭圆
void DrawEllipse(Mat img, double angle)
{
	int thickness = 2;
	int lineType = 8;
	ellipse(img,
		Point(WINDOW_WIDTH / 2, WINDOW_WIDTH / 2),
		Size(WINDOW_WIDTH / 4, WINDOW_WIDTH / 16),
		angle,
		0,
		360,
		Scalar(255, 129, 0),
		thickness,
		lineType);
}

//【DrawFilledCircle()函数】 -
// 描述: 自定义的绘制函数,实现了实心圆的绘制
void DrawFilledCircle(Mat img, Point center)
{
	int thickness = -1;
	int lineType = 8;
	circle(img,
		center,
		WINDOW_WIDTH / 32,
		Scalar(0, 0, 255),
		thickness,
		lineType);
}


// 【DrawPolygon()函数】-
// 描述: 自定义的绘制函数, 实现了凹多边形的绘制
//-
void DrawPolygon(Mat img)
{
	int lineType = 8;
	//创建一些点
	Point rookPoints[1][20];
	rookPoints[0][0] = Point(WINDOW_WIDTH / 4, 7 * WINDOW_WIDTH / 8);
	rookPoints[0][1] = Point(3 * WINDOW_WIDTH / 4, 7 * WINDOW_WIDTH / 8);
	rookPoints[0][2] = Point(3 * WINDOW_WIDTH / 4,
		13 * WINDOW_WIDTH / 16);
	rookPoints[0][3] = Point(11 * WINDOW_WIDTH / 16, 13 * WINDOW_WIDTH / 16);
	rookPoints[0][4] = Point(19 * WINDOW_WIDTH / 32, 3 * WINDOW_WIDTH / 8);
	rookPoints[0][5] = Point(3 * WINDOW_WIDTH / 4, 3 * WINDOW_WIDTH / 8);
	rookPoints[0][6] = Point(3 * WINDOW_WIDTH / 4, WINDOW_WIDTH / 8);
	rookPoints[0][7] = Point(26 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 8);
	rookPoints[0][8] = Point(26 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 4);
	rookPoints[0][9] = Point(22 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 4);
	rookPoints[0][10] = Point(22 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 8);
	rookPoints[0][11] = Point(18 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 8);
	rookPoints[0][12] = Point(18 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 4);
	rookPoints[0][13] = Point(14 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 4);
	rookPoints[0][14] = Point(14 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 8);
	rookPoints[0][15] = Point(WINDOW_WIDTH / 4, WINDOW_WIDTH / 8);
	rookPoints[0][16] = Point(WINDOW_WIDTH / 4, 3 * WINDOW_WIDTH / 8);
	rookPoints[0][17] = Point(13 * WINDOW_WIDTH / 32, 3 * WINDOW_WIDTH / 8);
	rookPoints[0][18] = Point(5 * WINDOW_WIDTH / 16, 13 * WINDOW_WIDTH / 16);
	rookPoints[0][19] = Point(WINDOW_WIDTH / 4, 13 * WINDOW_WIDTH / 16);
	const Point* ppt[1] = { rookPoints[0] };
	int npt[] = { 20 };
	fillPoly(img,
		ppt,
		npt,
		1,
		Scalar(255, 255, 255),
		lineType);
}


//【DrawLine()函数】
// 描述: 自定义的绘制函数, 实现了线的绘制

void DrawLine(Mat img, Point start, Point end)
{
	int thickness = 2;
	int lineType = 8;
	line(img,
		start,
		end,
		Scalar(0, 0, 0),
		thickness,
		lineType);
}




int main(void)
{
	// 创建空白的Mat图像
	Mat atomImage = Mat::zeros(WINDOW_WIDTH, WINDOW_WIDTH, CV_8UC3);
	Mat rookImage = Mat::zeros(WINDOW_WIDTH, WINDOW_WIDTH, CV_8UC3);
	// ---------------<1>绘制化学中的原子示例图----------------------
	//【1.1】先绘制出椭圆
	DrawEllipse(atomImage, 90);
	DrawEllipse(atomImage, 0);
	DrawEllipse(atomImage, 45);
	DrawEllipse(atomImage, -35);
	//【1.2】再绘制圆心
	DrawFilledCircle(atomImage, Point(WINDOW_WIDTH / 2, WINDOW_WIDTH / 2));
	// ----------------------<2>绘制组合图--------------------------
	//【2.1】先绘制出椭圆
	DrawPolygon(rookImage);
	//【2.2】绘制矩形
	rectangle(rookImage,
		Point(0, 7 * WINDOW_WIDTH / 8),
		Point(WINDOW_WIDTH, WINDOW_WIDTH),
		Scalar(0, 255, 255),
		-1,
		8);
	// 【2.3】绘制一些线段
	DrawLine(rookImage, Point(0, 15 * WINDOW_WIDTH / 16), Point(WINDOW_WIDTH, 15 * WINDOW_WIDTH / 16));
	DrawLine(rookImage, Point(WINDOW_WIDTH / 4, 7 * WINDOW_WIDTH / 8), Point(WINDOW_WIDTH / 4, WINDOW_WIDTH));
	DrawLine(rookImage, Point(WINDOW_WIDTH / 2, 7 * WINDOW_WIDTH / 8), Point(WINDOW_WIDTH / 2, WINDOW_WIDTH));
	DrawLine(rookImage, Point(3 * WINDOW_WIDTH / 4, 7 * WINDOW_WIDTH / 8), Point(3 * WINDOW_WIDTH / 4, WINDOW_WIDTH));
	//-----------------------<3>显示绘制出的图像----------------------
	imshow(WINDOW_NAME1, atomImage);
	moveWindow(WINDOW_NAME1, 0, 200);
	imshow(WINDOW_NAME2, rookImage);
	moveWindow(WINDOW_NAME2, WINDOW_WIDTH, 200);
	waitKey(0);
	return(0);
}

c++画图,# C++视觉处理,c++,开发语言文章来源地址https://www.toymoban.com/news/detail-768386.html

到了这里,关于c++基本图形绘制的文章就介绍完了。如果您还想了解更多内容,请在右上角搜索TOY模板网以前的文章或继续浏览下面的相关文章,希望大家以后多多支持TOY模板网!

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处: 如若内容造成侵权/违法违规/事实不符,请点击违法举报进行投诉反馈,一经查实,立即删除!

领支付宝红包赞助服务器费用

相关文章

  • C++图形开发(15):C++小游戏——别碰方块

    经过了十几篇文章的开发,“别碰方块”小游戏已经完成啦! 直接下载地址(不是静态编译不能单EXE文件运行,所以上传的是整个项目):一个C++小游戏“别碰方块” 注意:源代码若要成功编译,请确保满足以下条件: 1.使用Visual Stdio进行编译 2.已正确安装 graphics.h 图形库

    2024年02月16日
    浏览(11)
  • C++图形开发(1):graphics图形库简介与安装

    C++图形开发(1):graphics图形库简介与安装

    为了帮助大家实现真正的、更有意思的C++开发,本人决定开一个C++图形开发的专栏,来制作更多的有意思的游戏、程序。 首先我们要了解的,就是控制台和图形库之间的区别: 控制台是一种基于字符的显示方式,它使用文本字符来组成屏幕上的图像。它通常用于命令行界面

    2024年02月12日
    浏览(13)
  • C++图形开发(4):下落的小球

    C++图形开发(4):下落的小球

    首先,我们来使小球自上而下依次出现: 分析 :要使小球自上而下依次出现,也就是指在一个小球出现之后让程序暂停一段时间,再执行下一步操作。 这就需要用到Sleep()函数了 Sleep()函数的作用是使当前线程暂停执行一段时间,让出CPU给其他线程或进程使用,以达到节约资

    2024年02月12日
    浏览(12)
  • C++图形开发(10):移动的方块

    C++图形开发(10):移动的方块

    那么我们今天就来实现一下矩形的移动 注意:本篇文章的内容都是基于此前用空格控制的小球的基础上进行开发的,详见: C++图形开发(8):空格键控制小球起跳 先来回忆下之前的代码吧~ 首先我们要定义所需的变量: 这几个变量的含义: ①: rect_left_x ②: rect_top_y ③:

    2024年02月13日
    浏览(9)
  • 利用C++进行图像处理与计算机视觉

    在C++中进行图像处理与计算机视觉是一个有趣且具有挑战性的任务。C++是一种高效的编程语言,能够提供足够的灵活性和性能,以处理复杂的图像处理和计算机视觉算法。在本文中,我们将介绍如何使用C++进行图像处理和计算机视觉,以及一些常见的技术和库。 图像处理基础

    2024年01月16日
    浏览(14)
  • C++图形开发(3):静止的小球(fillcircle函数)

    C++图形开发(3):静止的小球(fillcircle函数)

    要实现在图形界面得到一个小球,我们的graphics库提供了一个函数: 其格式为: 现写一段代码,在图形界面生成一个小球: 效果: 坐标图: 如果是多个小球呢? 效果: 坐标图: 可不可以在上面的基础上增加一些花样呢? 我们先把设计图画出来:(本人字丑,请忽略) 代码

    2024年02月12日
    浏览(12)
  • C++图形开发(8):空格键控制小球起跳

    C++图形开发(8):空格键控制小球起跳

    我们今天来实现下按下空格键控制小球的起跳( 还没阅读之前文章的同学可以先去阅读一下:C++图形开发专栏) 首先,我们要绘制小球,这里就不细讲啦,之前的文章里都有,新内容看一下注释: 运行效果: 我们要让小球跳起来,其实就是让小球y方向的坐标发生变化,如

    2024年02月12日
    浏览(13)
  • C++ Qt开发:Charts折线图绘制详解

    C++ Qt开发:Charts折线图绘制详解

    Qt 是一个跨平台C++图形界面开发库,利用Qt可以快速开发跨平台窗体应用程序,在Qt中我们可以通过拖拽的方式将不同组件放到指定的位置,实现图形化开发极大的方便了开发效率,本章将重点介绍 QCharts 折线图的常用方法及灵活运用。 折线图(Line Chart)是一种常用的数据可

    2024年02月04日
    浏览(16)
  • C++ Qt开发:Charts绘制各类图表详解

    C++ Qt开发:Charts绘制各类图表详解

    Qt 是一个跨平台C++图形界面开发库,利用Qt可以快速开发跨平台窗体应用程序,在Qt中我们可以通过拖拽的方式将不同组件放到指定的位置,实现图形化开发极大的方便了开发效率,本章将重点介绍 TreeWidget 与 QCharts 的常用方法及灵活运用。 在之前的文章中笔者介绍了如何使

    2024年02月04日
    浏览(13)
  • Qt—QPainter基本图形绘制详解

    Qt—QPainter基本图形绘制详解

    1、QPainter 类在小部件和其他绘制设备上执行低级绘制。 2、QPainter 提供了高度优化的功能来完成大多数图形GUI程序所需的工作。它可以画从简单的线条到复杂的形状。它还可以绘制对齐的文本和像素图。QPainter 可以对继承 QPaintDevice 类的任何对象进行操作。 3、QPainter 与 QPai

    2024年02月02日
    浏览(13)

觉得文章有用就打赏一下文章作者

支付宝扫一扫打赏

博客赞助

微信扫一扫打赏

请作者喝杯咖啡吧~博客赞助

支付宝扫一扫领取红包,优惠每天领

二维码1

领取红包

二维码2

领红包
