D触发器 (D-FF)详解

这篇具有很好参考价值的文章主要介绍了D触发器 (D-FF)详解。希望对大家有所帮助。如果存在错误或未考虑完全的地方，请大家不吝赐教，您也可以点击"举报违法"按钮提交疑问。

⭐本专栏针对FPGA进行入门学习，从数电中常见的逻辑代数讲起，结合Verilog HDL语言学习与仿真，主要对组合逻辑电路与时序逻辑电路进行分析与设计，对状态机FSM进行剖析与建模。
🔥文章和代码已归档至【Github仓库：hardware-tutorial】，需要的朋友们自取。或者公众号【AIShareLab】回复 FPGA 也可获取。

D触发器的逻辑功能

D触发器的逻辑符号

d触发器,FPGA Tutorial,fpga开发

把 CP 有效沿到来之前电路的状态称为现态，用 $Q^n$ 表示。

把 CP 有效沿到来之后，电路所进入的新状态称为次态，用 $Q^{n+1}$ 表示。

特性表

D	$Q^n$	$Q^{n+1}$
0	0	0
0	1	0
1	0	1
1	1	1

特性方程

$Q^{n+1} = D$

状态图

d触发器,FPGA Tutorial,fpga开发

有清零输入和预置输入的D 触发器

由于直接置1和清零时跟CP信号无关，所以称置1、清零操作是异步置1和异步清零。

d触发器,FPGA Tutorial,fpga开发

直接置1和直接清零的过程如下：

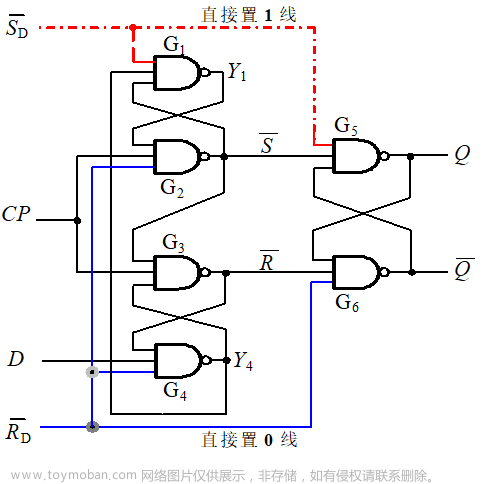

(1) 当 $\bar{S}_{D}=0$ , $\bar{R}_{D}=1$ 时, 使得 $Y_{1}=1$ , $\bar{S}=\overline{Y_{1} \cdot C P \cdot \bar{R}_{D}}=\overline{C P}$ , $\quad \bar{R}=\overline{\bar{S} \cdot C P \cdot Y_{4}}=1$ ,于是 $Q = 1$ , $\bar{Q}=0$ , 即将输出 Q 直接置 1 。

(2) 当 $\bar{S}_{\mathrm{D}}=1$ , $\bar{R}_{\mathrm{D}}=0$ 时, 使得 $\bar{S}=1$ , 于是 $Q = 0$ , $\bar{Q}=1$ , 即将输出 Q 直接清零。

d触发器,FPGA Tutorial,fpga开发

有同步清零端的 D 触发器

所谓同步清零是指在清零输入信号有效，并且CP的有效边沿(如上升沿)到来时，才能将触发器清零。

(a) 实现同步清零的方案之一

(b) 实现同步清零的方案之二

d触发器,FPGA Tutorial,fpga开发

有使能端的D触发器

功能：

En=0，Q 保持不变。
En=1，在CP作用下，Q = D。

d触发器,FPGA Tutorial,fpga开发

d触发器,FPGA Tutorial,fpga开发
$Q^{n+1}=\overline{C E} \cdot Q^{n}+C E \cdot D$
逻辑符号

d触发器,FPGA Tutorial,fpga开发

D3触发器及其应用电路的Verilog HDL建模

例1.试对图所示的带有异步清零和异步置位的边沿D触发器进行建模。

d触发器,FPGA Tutorial,fpga开发

有异步输入端的D触发器

//版本1:
module Set_Rst_DFF (Q, Q_, D, CP, Rd_, Sd_);
  output Q,Q_;
  input D,CP,Rd_,Sd_;
  wire Y1,Y2,Y3,Y4,Y5,Y6;
   assign  #5 Y1 = ~(Sd_ & Y2 & Y4);
   assign  #5 Y2 = ~(Rd_ & CP & Y1);
   assign  #5 Y3 = ~(CP  & Y2 & Y4);
   assign  #5 Y4 = ~(Rd_ & Y3 & D );
   assign  #5 Y5 = ~(Sd_ & Y2 & Y6);
   assign  #5 Y6 = ~(Rd_ & Y3 & Y5);
   assign      Q = Y5;
   assign      Q_= Y6;
endmodule

版本1: 根据该图使用连续赋值语句来建模，在assign语句中的#5表示给每个与非门加5个单位时间的传输延迟。

//版本2
module Set_Rst_DFF_bh (Q, Q_, D, CP, Rd_, Sd_);
   output reg Q;
   output     Q_;
   input D,CP,Rd_,Sd_;

   assign Q_= ~Q;

   always @(posedge CP or negedge Sd_ or negedge Rd_)
     if (~Sd_)     //等同于: if (Sd_＝＝ 0)
        Q <= 1'b1;
     else if (~Rd_)
        Q <= 1'b0;
     else
        Q <= D;
endmodule

版本2的特点：

采用功能描述风格，使用always和if-else对输出变量赋值。

negedge Sd_是一个异步事件，它与if（~Sd_）必须匹配，negedge Rd_是另一个异步事件，它与if（~Rd_）必须匹配，这是语法规定。

当Sd_为0时，将输出Q置1；
当Sd_=1且Rd_=0时，将输出Q置0；
当Sd_和Rd_均不为0，且时钟CP的上升沿到来时，将输入D传给输出Q。

注意，如果置1事件、置0事件和时钟事件同时发生，则置1事件的优先级别最高、置0事件的次之，时钟事件的优先级最低。

例2 具有同步清零功能的上升沿D触发器。

d触发器,FPGA Tutorial,fpga开发

module Sync_rst_DFF (Q, D, CP, Rd_);
     output  reg Q;
     input D, CP, Rd_;

     always @(posedge CP)
        if ( !Rd_)   // also as (~Rd_)
                Q <= 0;
        else
                Q <= D;
endmodule

例4 试用功能描述风格对图所示电路进行建模(2分频电路) ，并给出仿真结果。

解：（1）设计块：使用always和if-else语句对输出变量赋值，其代码如下。

d触发器,FPGA Tutorial,fpga开发

`timescale 1 ns/ 1 ns
module _2Divider (Q,CP,Rd_);
   output reg Q;
   input      CP,Rd_;
   wire       D;
   assign D = ~Q;
always @(posedge CP or
         negedge Rd_)
    if(~Rd_)  Q <= 1'b0;
    else      Q <= D;
endmodule

（2）激励块：给输入变量赋值。

`timescale 1 ns/ 1 ns
module test_2Divider();
reg CP, Rd_;   wire Q;
//调用(例化)设计块
_2Divider U1 ( .CP(CP), .Q(Q),.Rd_(Rd_) );
initial begin    //产生复位信号Rd_
        Rd_ = 1'b0;
        Rd_ = #2000 1'b1;
#8000 $stop;
end
always begin      //产生时钟信号CP
        CP = 1'b0;
        CP = #500 1'b1;
        #500;
end
endmodule

（3）仿真波形（用ModelSim）

d触发器,FPGA Tutorial,fpga开发

由图可知，时钟CP的周期为1000ns，在2000ns之前，清零信号Rd_有效，输出Q被清零。在此之后，Rd_=1，在2500ns时，CP上升沿到来，Q=1；到下一个CP上升沿（3500ns）时，Q=0，再到下一个CP上升沿（4500ns）时，Q=1，……，如此重复，直到8000ns时，系统任务$stop被执行，仿真停止。

总之，在不考虑清零信号Rd_的作用时，每当CP上升沿到来时，触发器状态Q翻转一次。输出信号Q的频率正好是CP频率的二分之一，故称该电路为2分频电路。所谓分频电路，是指可将输入的高频信号变为低频信号输出的电路。

例5 试对图所示电路进行建模，并给出仿真结果。

4位异步二进制计数器逻辑图

d触发器,FPGA Tutorial,fpga开发

解：（1）设计块：采用结构描述风格的代码如下。编写了两个模块，这两个模块可以放在一个文件中，文件名为Ripplecounter.v。

第一个主模块Ripplecounter作为设计的顶层，它实例引用分频器子模块_2Divider1共4次，第二个分频器子模块_2Divider1作为设计的底层。

`timescale 1 ns/ 1 ns
/*==== 设计块：Ripplecounter.v ====*/
module Ripplecounter (Q,CP,CLR_);
   output [3:0] Q;
   input        CP, CLR_;

    //实例引用分频器模块 _2Divider1
   _2Divider1 FF0 (Q[0],CP   ,CLR_);
    //注意, 引用时端口的排列顺序--位置关联
   _2Divider1 FF1 (Q[1],~Q[0],CLR_);
   _2Divider1 FF2 (Q[2],~Q[1],CLR_);
   _2Divider1 FF3 (Q[3],~Q[2],CLR_);
endmodule

设计的底层模块 _2Divider1

//分频器子模块
module _2Divider1 (Q,CP,Rd_);
   output reg Q;
   input      CP,Rd_;

   always @(posedge CP or negedge Rd_)
    if(!Rd_)
        Q <= 1'b0;
    else
        Q <= ~Q;
endmodule

（2）激励块：给输入变量（CLR_和CP）赋值。

/*==== 激励块：test_Ripplecounter.v ====*/
module test_Ripplecounter();
reg        CLR_, CP;
wire [3:0] Q;

Ripplecounter i1 (.CLR_(CLR_),.CP(CP),.Q(Q));

initial begin     // CLR_
  CLR_ = 1'b0;
  CLR_ = #20 1'b1;
#400 $stop;
end
always begin      // CP
CP = 1'b0;
CP = #10 1'b1;
#10;
end
endmodule

（3）仿真波形：如下图所示。

d触发器,FPGA Tutorial,fpga开发

由图可知，

时钟CP的周期为20ns。
开始时，清零信号CLR_有效（0~20ns），输出Q被清零。
20ns之后，CLR_一直为高电平，
在30ns时，CP上升沿到来， Q=0001；到下一个CP上升沿（50ns）时，Q=0010，
再到下一个CP上升沿（70ns）时，Q=0011，……，如此重复，到310ns时，Q=1111，
到330ns时，Q=0000，……，直到系统任务$stop被执行，仿真停止。

d触发器,FPGA Tutorial,fpga开发

电路首先在CLR_的作用下，输出被清零。此后当CLR_=1时，每当CP上升沿到来时，电路状态Q就在原来二进制值的基础上增加1，即符合二进制递增计数的规律，直到计数值为1111时，再来一个CP上升沿，计数值回到0000，重新开始计数。故称该电路为4位二进制递增计数器（Ripplecounter：纹波计数器）。

可见，计数器实际上是对时钟脉冲进行计数，每到来一个时钟脉冲触发沿，计数器改变一次状态。
