一、前言

目的：借助虚拟串口软件（VSPD）模拟硬件串口发送数据，使用PHP语言实现接收硬件发送的数据。

我这里的需求是连接天平，把天平的称量数据实时的传送到PHP使用。

使用工具：vspd+串口调试工具

使用语言：PHP

二、效果图

【PHP】PHP实现与硬件串口交互，接收硬件发送的实时数据,PHP,单片机,php,单片机,stm32

三、准备

1、虚拟串口软件

使用到的工具有VSPD和串口调试工具，其中VSPD是模拟硬件串口，串口调试工具是模拟硬件发送数据，两者配合使用，工具已打包，可直接下载使用：vspd+串口调试工具

2、安装PHP扩展

下载并安装dio扩展，下载地址PECL :: Package :: dio 0.2.0 for Windows，注意要与使用的PHP版本保持一致，下载后将php_dio.dll文件拷贝到/Extensions/php/php7.0.9nts/ext/目录下，再打开php.ini，删除掉“extension=dio”前面的分号，如果没有则直接添加即可，最后重启Apache

四、VSPD和串口调试工具使用

1、VSPD

VSPD可通过上面链接下载，下载解压后，直接运行vspd.exe按提示安装即可。

安装成功后在右侧添加端口，注意端口是成对添加或删除的，两个端口可以互相收发数据。端口添加成功后，打开电脑“设备管理器”中的端口，就可以看到新添加的两个端口。

【PHP】PHP实现与硬件串口交互，接收硬件发送的实时数据,PHP,单片机,php,单片机,stm32

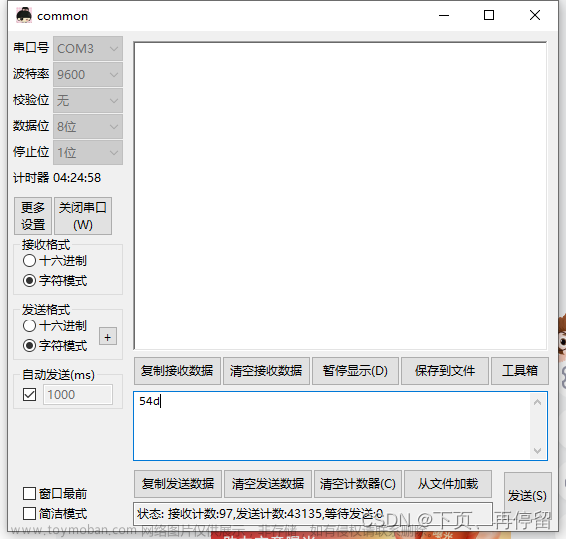

2、串口调试工具

无需安装，直接运行文件夹里的exe文件即可，在左侧设置好参数，串口号、波特率、数据位、停止位等，这些一般由设备供应商提供。最后点击“打开串口”按钮。

【PHP】PHP实现与硬件串口交互，接收硬件发送的实时数据,PHP,单片机,php,单片机,stm32

3、测试串口是否可以互相收发数据

再打开一次串口调试工具，选择串口COM4（注意必须是再VSPD里添加的串口组对之间才能互相通信，互相发送、接收数据），设置波特率等参数与COM3一致，在右侧下面的发送数据区输入数据，点击发送，则在COM3端口就会收到发送的数据，同样在COM3的发送数据区输入数据，则在COM4的接收数据区也可以接收到数据，两个是互相的。

如果能互相收发数据，表示两个端口是正常的。

【PHP】PHP实现与硬件串口交互，接收硬件发送的实时数据,PHP,单片机,php,单片机,stm32

五、PHP实时接收COM串口的数据

后端实现逻辑

1、使用php_dio扩展读取串口传送来的数据

2、设置参数：com4、baud、data、stop，参数要与上传串口调试工具上的参数一致

3、开始连接串口，并循环读取数据，以获得实时变化的数据

4、关闭串口

5、下面代码较为简单，要考虑更多会出现错误的情况，比如说com端口连接失败的情况，读取数据为空时的情况等

5、apiResponse()是自己写的一个返回json格式的函数

前端实现逻辑

1、使用定时器，轮询请求结接口，并把返回的数据实时的更新到input上

2、定义全局变量change用来标识新请求回来的数据是否和上次一致，即串口传送的数据是否发生变化

3、定义全局变量flag用来标识数据未发生变化时，请求的次数

4、其实第一步已经实时获取到了串口发送的数据，如果没有特殊的后续操作第2和3步可以不用。因为我这里的需求是接收天平的实时数据，当天平数据稳定时（说明天平上没有再添加重量），所以加了这两步用来触发其他事件，比如说如果连续5次请求数据都没有发送变化，即flag=5时，此时就可以判定天平上的重量没有发生变化，就可以进行后续操作了。文章来源地址https://www.toymoban.com/news/detail-783507.html

PHP代码

/*
 *前端显示页面
 */
public function index(){
	return $this->fetch();
}

/**
 * 读取天平数据  前端通过ajax请求以获取实时数据
 */
public function getCom(){

	//定义com口 接收端口 COM3发送则COM4位接收，反之亦然，baud 波特率 data 数据位 stop 停止位  由供应商提供
	$com='COM4'; $baud = '9600'; $data='8';  $stop = '1';

	set_time_limit(0);

	exec('mode '.$com.': baud='.$baud.' data='.$data.' stop='.$stop.' parity=n xon=on',$output);
	//打开串口  O_RDWR读写模式 O_RDONLY只读
	$ck = dio_open($com . ':', O_RDWR);

	//如果打开串口失败，停止脚本，并输出“打开串口COM3失败”
	if(!$ck){

		return apiResponse('110',"打开串口" . $com . "失败");
	}

	//读取串口数据
	//读取长度
	$len = 80;
	//当数据为空时
	do{
		// 读取串口数据并将读取到的数据赋给变量$shuju
		$shuju = dio_read($ck,$len);
	}
	while($shuju == null);

	// 获取浮点值，并反转  如果传过来的数据为83.100，我们需要的正确的数据是1.38
	// $shuju = floatval(strrev($shuju));

	// 关闭串口
	dio_close($ck);
	//读取发送串口的数据
	return apiResponse('200','success',$shuju);

}

前端代码

<html>
<head>
	<title>实施接收COM串口数据</title>
	<script type="text/javascript" src="/static/index/js/jquery-1.11.3.min.js" ></script>
	<script type="text/javascript" src="/static/index/layui/layui.js"></script>
	<link rel="stylesheet" type="text/css" href="/static/index/layui/css/layui.css">
</head>
<body>
	<fieldset class="layui-elem-field layui-field-title" style="margin-top: 20px;">
	  <legend>实施接收COM串口数据</legend>
	</fieldset>

	<form class="layui-form layui-form-pane" action="" style="width:60%; margin: 0 auto;">

	  	<div class="layui-form-item" >
		    <div class="layui-block" >
		      	<label class="layui-form-label">COM数据</label>
		      	<div class="layui-input-block" >
		        	<input type="text" name="data"  autocomplete="off" class="layui-input" value="">
		      	</div>
		    </div>
	  	</div>

		<div class="layui-form-item"  style=" padding: 10px; background-color: #F2F2F2; " >
		  	<div class='layui-card'>
			    <div class='layui-card-header' style="font-size: 18px">与上一次是否发送变化</div>
			    <div class='layui-card-body' id="result" style="font-size: 16px">

			    </div>
		  	</div>
		</div>

	</form>

</body>

<script>


layui.use(['form','element'], function(){
  var form = layui.form
  ,$ = layui.jquery
  ,element = layui.element;

 // setTimeout(getCom, 1000);
  $(document).ready(function(){
		c = setInterval(getCom,1500);   //每1.5秒执行一次
  });

  // 记录数据是否发生变化
  var change = '0';
  // 记录未发生变化次数
  var flag = 0;

  function getCom() {

	  $.ajax({
	  	url:'getCom',
	  	type:'GET',
	  	dataType:'JSON',
	  	success:function (res) {
	  		console.log(res)
	  		if (res.code == '200') {

	  			$('#result').empty();
	  			var html = ''

	  			$("input[name='data']").val(res.data)

	  			if (change == res.data) {
	  				// 未发生变化
	  				flag++
	  				html = '<span style="color:green">未发生变化:'+flag+'</span>'
	  			}else{
	  				// 发生了变化
	  				flag = 0  //数据发生变化后重置变化次数
		  			change = res.data
	  				html = '<span style="color:red">发生了变化</span>'
	  			}
	  			$('#result').append(html)
	  		}else{
	  			layer.msg(res.data)
	  		}
	  	}
	  })
  }
})

</script>
</html>
