数据库结构文档生成（通过PDMReader）

这篇具有很好参考价值的文章主要介绍了数据库结构文档生成（通过PDMReader）。希望对大家有所帮助。如果存在错误或未考虑完全的地方，请大家不吝赐教，您也可以点击"举报违法"按钮提交疑问。

将数据库的表结构生成数据库结构文档有三种方法：

1、通过 PDMReader生成文档；

2、使用EZDML 工具生成（下载地址：EZDML - 下载）；

3、使用SCREW 插件，通过java代码生成。

本文章先介绍通过PDMReader 生成，这个软件本身使用pdm文件生成的，所以我们需要用 PowerDesigner先生成数据的对应文件。

1、使用sybase powerdesign 连接数据库生成pdm文档：

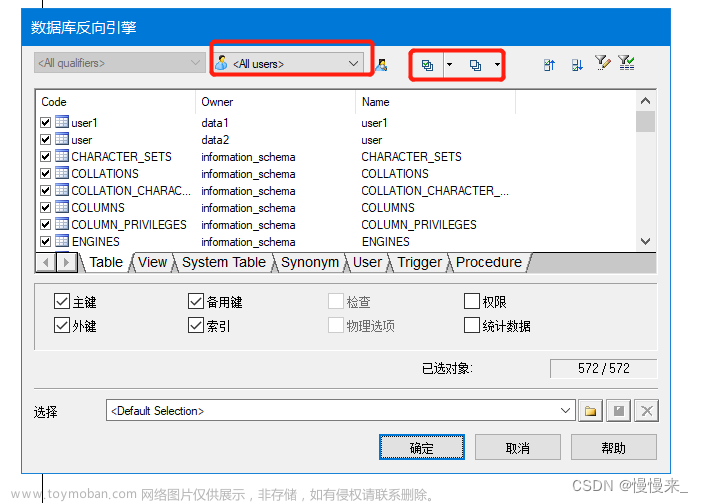

1.1 新建一个空的model ,菜单中选择[文件]-[反向工程]-[database]

数据库结构文档生成（通过PDMReader）,数据库,杂,数据库

要注意mysql驱动版本要和选择的驱动版本一致，connection profile 名称随便写，测试连接通过后，点击确定，出现反向工程页面，选择需要的表格生成对应的pdm内容即可。

数据库结构文档生成（通过PDMReader）,数据库,杂,数据库

2、打开【PDMReader】,选择菜单 “文件”-打开*PDM数据库文件，选择生成的文件，右键“文档导出” 选择doc 或者html

数据库结构文档生成（通过PDMReader）,数据库,杂,数据库

注意：

1、生成选择数据库表单时，mysql默认选择了全部数据库，主动去除勾选

2、 PowerDesigner 使用32位jdk

配置jdk 过程中要确认 path 路径是否含有Oracle的jdk 路径，如果存在要位置要写在java后面，oracle配置路径会影响系统的jdk使用，powerdesigner的中使用的参数是oracle这个路径下的。

win+r 输入 sysdm.cpl 打开【系统属性】-高级-环境变量

数据库结构文档生成（通过PDMReader）,数据库,杂,数据库

有问题的话，欢迎指正~文章来源地址https://www.toymoban.com/news/detail-789734.html
