3D Gaussian Splatting for Real-Time Radiance Field Rendering 阅读笔记

感谢B站意の茗的讲解。
论文地址：https://arxiv.org/abs/2308.04079
项目主页：https://repo-sam.inria.fr/fungraph/3d-gaussian-splatting/

概述

• 从已有点云模型出发（sfm），以每个点为中心建立可学习的3D高斯表达，Splatting方法进行渲染，实现高分辨率实时渲染。（推动NERF加速方向）
• 能用训练好的点云在windows上进行实时渲染。随机初始化点云，不提供初始点云也行，在训练过程中可以对点云进行生长和修剪。（一般NeRF需要从COLMAP计算相机位姿，此时已经得到初始点云。）
• 用instant-NGP的速度，实现了mid-nerf360的渲染质量。


总体介绍

1、文章简介（主要思想和贡献）

• 引入了一种各向异性(anisotropic)的3D高斯分布作为高质量、非结构化的辐射场表达。
  从sfm点云出发，以每个点为中心生成3D高斯分布。
  各向异性：从各个方向上看过去长得都不一样，即把一个点往不同相机位姿上投影的时候投出的样子不一样。
• 实现了使用GPU进行快速可微的渲染，允许各向异性的拋雪球(Splatting)和快速反向传播。
  抛雪球Splatting：图形学中用三维点进行渲染的方法，将三维点视为雪球往图像平面抛，雪球在平面留下扩散痕迹，这些点的扩散痕迹叠加在一起构成最后的图像。
  是一种方便的针对点云的渲染方法，是渲染速度比NeRF快的原因。
• 提出了针对3D高斯特性的优化方法，并同时进行自适应密度控制。
  储存在点里的高斯函数，需要在反向传播的时候进行优化更新。根据梯度自适应调整点云分布（Adaptive Density
  Control部分）。 若某点3D高斯太大，不能拟合此处细节，则对其进行分割，用两个点表达。
  若某位置点太多太密集，用不到太多的3D高斯，则将这些吞并为一个3D高斯。

2、预备知识（3D高斯的公式推导）

• 一维高斯分布的概率密度函数：x服从均值μ方差σ2的高斯分布


• 扩展到三维高斯分布的概率密度函数：假设a,b,c均服从0,1正态分布，且相互独立


• 对于一般的情况（注意粗体是向量，斜体是标量） 给出一个3*1向量x=[x,y,z]T，其中想,y,z可能并不是独立同分布，因此做线性变换。
  把均值不一定为0的，方差不一定为1（不满足上述N(0,1)）的[x,y,z]T，变换到均值为μ方差为1的[a,b,c]T。 矩阵表示：


  其中，均值向量的E(x)为x的均值。 (x-μ)表示x,y,z减去各自的均值，即将数据分布中心化。

• 变换矩阵A对[x,y,z]进行线性组合，让[x,y,z]变成[a,b,c] 变换后带入到上式p(v)中，即


• 转化为x的概率密度函数 两边积分


  dv换成dx：求雅克比矩阵，把dv里的v换成包含x的表达式


  so，向量x的概率密度函数


• 1维高斯用均值和方差表示->多维高斯用均值向量(μ)和协方差矩阵表示。

• 把变换矩阵A转化成协方差矩阵（对称矩阵，能进行特征值分解）。

• 矩阵U的每一列都是相互正交的特征向量，单位向量。Λ矩阵对角线元素是协方差矩阵的特征值（矩阵论内容）。



• 一组正交基乘一个对角阵，构成线性变换


• 变换矩阵A=UΛ^{{1/2}，协方差矩阵Λ=A}T(UU^T=I)

• 完整的3D高斯概率密度函数（椭球，形状有Σ决定）


3、相关工作（point-NeRF和Plenoxels）

从CG角度，梳理了基于点的渲染方法
与NeRF相关的两个工作：

3.1 Point-NeRF：第一个用点云做NeRF的工作

• 从点云出发构建辐射场（同3DGS），然后为每个点提取一个特征（特征向量），存储在点里。
• 体渲染：从相机光心发出的穿透像素的采样射线，采样射线上取采样点，采样点周边一定范围内的三维点的特征向量被取出来之后做插值，得到采样位置的特征表达，将这个特征解码得到采样位置的颜色和体密度。堆叠整条射线上的点，得到像素RGB的值。（NeRF常见思路）
  3D高斯从CG出发，点里存储物理含义更加明确的3D高斯，避开了Point-NeRF对抽象特征的学习过程，从而让训练更加收敛
  渲染方面，3D高斯的Splatting更传统，效率更高。Point-NeRF浪费了点云携带的精确几何信息，存储的特征向量表征了点的空间信息，但插值，MLP之后可能会拟合出一个不符合实际情况的几何构造出来（空间信息储存在抽象特征中），不像高斯分布有明确的几何中心（三维点峰值，告诉系统这有很高的不透明度）。
  3D高斯比Point-NeRF，点云对整个模型起到的锚定作用更强，最大程度上用到初始
• 点云表达的空间几何信息。 自适应点云生长和剔除

3.2 Plenoxels（没有神经网络的辐射场）

• 同样继承很多NeRF要素（体素、三线性插值、体渲染）
• 体素格点存储球谐函数（spherical harmonic）系数，系数做插值得到采样位置的球谐函数。
• 抛弃了常用的MLP和隐式特征，用更显式的CG的球谐函数。3DGS同用传统但高效的方法，提高模型表达能力的下线，并结合可微和可学习思想，拉高模型拟合的上限。

具体方法

1、可微的3D高斯Splatting

1.1 每个点存储数据

• Position(Mean)：点的位置xyz，也是3D高斯分布的均值向量。
• Covariance matrix：协方差矩阵，决定高斯（绿色椭球）形状和方向。
• Opacity α ：不透明度，用于渲染Splatting把它往图像平面上投的时候，扩散痕迹通过不透明度叠加在一起。
• Spherical harmonics：球谐函数，拟合视角相关的外观。用一组正交基的线性组合来拟合光场。

1.2 为什么选择3D高斯

需要选择一种图元能够在拥有场景表达能力的同时可微，而且显式地支持快速渲染。3D高斯点云里的参数可以再迭代优化的过程中更新，并且能够容易地用splat的方法投影到2D图像，做很快的α混合（渲染）。
其他人构建辐射场的方法：把每个点视为带方向的小平面，但方向需要准确的表面法向量信息，难以从稀疏的sfm模型中得到精确地法向量。（3DGS不需要法向量）

1.3 3D高斯的定义：协方差矩阵控制3DGS的形状

相较于前面推导的表达式：

• 去掉了均值μ：因为高斯分布以点为中心，xyz均值就在点上，已经中心化了。所以将均值设为0。
• 去掉了exp前面的系数：系数为了控制整个概率密度函数积分为1，但此处不需要，而是让整个分布的大小自由控制。

协方差矩阵的物理含义：为什么这个矩阵能够控制3DGS的形状（下面例子是二维的，实际是三维）

A为线性变换，把任意一个分布变换到均值μ方差1的范围内，如图所示（二维分布，先y方向压缩，再绕原点旋转一定角度）

因此矩阵A构造：变换矩阵A=旋转矩阵R*缩放（尺度变换）矩阵S

• 优化：在迭代优化过程中，优化矩阵A的内容，即可改变高斯椭球的形状、大小、方向等几何外观（点里存储的数据），从而使它在Splatting的时候投影出正确的效果。

  旋转矩阵的优化：不适合直接让3*3的旋转矩阵参与优化，因此用四元数参与优化并转化。将参数从9个降低到4个，而且能保持协方差矩阵的半正定性质，同时四元数方便插值。

• 求导：如何让矩阵A对尺度s和四元数q求偏导？论文附录有推导过程。

• 渲染：椭球怎样投影成平面的图像？CG有深入研究，对协方差矩阵做变换即可，文中引用的01年文献有说明。

2、优化与自适应密度控制

2.1 优化

• 每个点里存储的上述四个数据都要参与优化。
• 优化策略：随机梯度下降(Stochastic Gradient Descent)
• 自写CUDA核心加速
• 快速光栅化，提高效率
• Sigmoid和Exponential激活函数：Sigmoid函数限制不透明度在[0,1)之内；协方差矩阵里的尺度用指数激活函数（常规细节）。
• 损失函数: L1 loss，渲染图像和GT图像求光度误差，按一定比例λ加上SSIM结构相似性的误差。


小实验：用3DGS这种紧凑的表达方式，确实能在优化之后拟合复杂的几何细节。

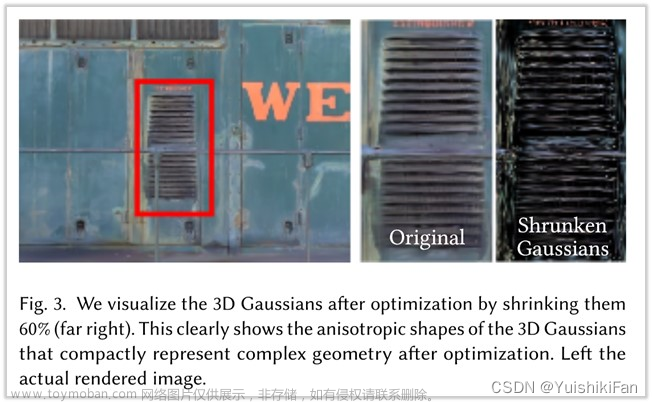

渲染了一张图像后把3DGS Shrink，收缩到原来的60%，细节仍然在（但也可能是点云的功劳）。

2.2 点云密度自适应控制

• 使系统能够从稀疏的，质量不高的初始点云，甚至是随机初始化的点云里拟合出比较好的模型。
• 每隔一定迭代次数，移除不透明度α小于阈值（接近透明）的点。
• 对重建不充分的区域进行处理：往往有较大的梯度。 欠重建Under-reconstruction：clone
  过重建Over-reconstruction：split
  判断重建是否充分的依据：梯度。更新点的位置的时候如果梯度太大，说明这个位置误差比较大，需要修正的量比较大。梯度超过阈值，执行densify操作。
  在第一行克隆的过程中按梯度方向安置新的点。 怎么区分上述两种情况：方差大，说明这个3DGS很大，需要分割；方差小，，，克隆。

• 靠近相机的地方可能学出一些floaters（可能是漂浮的一些东西），属于模型的错误重建。因此周期性的把不透明度重置为0，去除floaters，后续学习中真正要用到的点的不透明度将会回到正确的值，不用的不透明度太低的点会被剔除。
• 周期性移除较大的高斯用于避免重叠。

3、快速可微光栅化

Tile-based Rasterizer（渲染不仅仅是splatting）

• 把整个图像分为16*16个tiles（区块），每个tile视锥内挑选可视的3DGS。
• 对于每个视锥内只取置信度大于99%的高斯，实例化为一个个高斯对象，包含所在tile的id以及对应视域下的深度，并按深度排序。（不需要逐像素地进行排序，突破了传统光栅化的瓶颈）
• 排序之后，按这些GS到图像平面的深度值的排序顺序，从近到远往对应的tile上做splat。把splat留下的痕迹做堆叠累积，直到不透明度饱和（为1）。每个tile单独开一个线程块，可以认为所有tile上的光栅化（从堆叠的splat痕迹中去划分像素网格，生成像素值）是并行运行的。
• 有像素的不透明度达到饱和，就停止对应的线程。（而不是所有像素都饱和之后才停止，加速）
• 渲染完图像，求出误差反向传播的时候，就可以根据刚才的排序来找到需要优化的GS。在tile的尺度上回溯做了splat的点。（之前的工作中，这种像素误差传递需要对每个像素记下哪些点位颜色做了贡献。）之前的NeRF方法为了加速训练过程中的渲染往往不会做全图的渲染，而是随机选取一定数量的像素点采样来求误差。而本文每次迭代都在做全图的渲染，因此图像会有更高的收敛速度和更高的训练效率。

总结流程：
文章来源地址https://www.toymoban.com/news/detail-793453.html

1. 从初始的sfm点云出发，以每个点为中心生成3DGS。
2. 用相机参数把点投影到图像平面上（splatting）。
3. 从splatting的痕迹中tile-based光栅化，得到渲染图像，将渲染图像和GT求LOSS，反向传播。
4. 自适应的密度控制模块根据传递到点上的梯度，来决定是否需要对3DGS做分割或者克隆。梯度传递到3DGS里面对其存储的那几个参数进行更新。
