数字信号处理翻转课堂笔记17——窗函数法设计FIR滤波器及matlab实现

这篇具有很好参考价值的文章主要介绍了数字信号处理翻转课堂笔记17——窗函数法设计FIR滤波器及matlab实现。希望对大家有所帮助。如果存在错误或未考虑完全的地方,请大家不吝赐教,您也可以点击"举报违法"按钮提交疑问。

数字信号处理翻转课堂笔记17

The Flipped Classroom17 of DSP

对应教材:《数字信号处理(第五版)》西安电子科技大学出版社,丁玉美、高西全著

一、要点

(1)窗函数法设计FIR线性相位滤波器的原理;
(2)加窗效应:加窗对滤波器特性的影响(难点);
(3)典型窗函数及其主要特性和参数(重点);
(4)窗函数法设计FIR滤波器的步骤(重点);
(5)窗函数法设计FIR滤波器的MATLAB函数及其应用。

二、问题与解答

(1)简述窗函数法设计线性相位FIR滤波器的基本原理。在利用窗函数对理想滤波器单位响应进行截取时,如何同时保证所得FIR滤波器的因果性和线性相位特性?

(2)以矩形窗为例,参考教材图7.2.3,分析加窗效应的原理和结果。主瓣宽度、吉布斯效应的影响

(3)基于MATLAB,画出长度N分别为8、16、32的矩形窗函数的幅度谱,并画出基于矩形窗所设计的相应长度线性相位FIR低通滤波器的幅频响应。根据结果,总结分析滤波器长度N对阻带衰减、过渡带宽度的影响。

(4)自行设定一个固定的滤波器长度N,基于Matlab分别用不同的窗函数设计FIR线性相位高通滤波器(利用fir1函数),画出所设计滤波器的单位响应h(n)和幅频特性。根据所得结果,结合教材表7.2.2,总结各种窗函数的特性和参数。与教材给出的各种窗函数所设计的低通滤波器的单位响应进行比较,比较高通和低通FIR线性相位滤波器时域响应的不同特点。

(5)举例说明窗函数法设计FIR线性相位滤波器的步骤:自行给定滤波器类型和技术指标,利用窗函数法设计FIR线性相位滤波器,按照设计步骤手算(不用MATLAB编程)。

(6)设模拟信号x(t)=cos(800πt)+ cos(1000πt)+ cos(1600πt),用2000Hz的采样频率对其数字化,得到相应的序列x(n)。分别设计IIR滤波器和FIR滤波器(窗函数法),对x(n)进行滤波,要求滤除其中的cos(1000πt)分量(衰减到原幅度的1%以下),且保留的两个频率分量幅度变化不超过1%。a) 请根据以上要求,确定数字滤波器的类型和技术指标参数,完成滤波器设计,并画出所设计IIR、FIR数字滤波器的幅频特性和相频特性、x(n)经过两种滤波器滤波前后的时域信号及其幅度频谱,比较其结果的异同并分析其原因。b) 设x1(t)由所保留的2个分量构成(x(t)=cos(800πt) + cos(1600πt)),y(n)是IIR滤波后的输出,yf(n)是FIR滤波后的输出,利用实验一的方法,对y(n)和yf(n)进行时域恢复,恢复结果分别为y(t)和yf(t),分别画出x1(t)、y(t)和yf(t),比较分析其异同,总结线性相位滤波器的优点。

1、窗函数的基本概念

简述窗函数法设计线性相位FIR滤波器的基本原理。在利用窗函数对理想滤波器单位响应进行截取时,如何同时保证所得FIR滤波器的因果性和线性相位特性?


窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习
保证因果性:因为a的存在使函数发生延迟而不是超前,所以保证了因果性。
保证线性相位特性:因为a是常数,所以a的存在使不同频率分量都具有相同的延时,满足了线性相位特性。

2、加窗效应

以矩形窗为例,参考教材图7.2.3,分析加窗效应的原理和结果。主瓣宽度、吉布斯效应的影响
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习
卷积:一个函数与另外一个函数翻转平移,将抽样函数进行翻转平移,相乘求积分
主瓣宽度:是4π/N,主瓣宽度与N成反比
(c)当抽样函数中线在窗函数右边界时,卷积的结果是0.5,这个0.5不是一个近似,而是精确值,
因为它是离散信号,离散信号的频谱是以2π为周期的,超过2π的部分会叠加到下一个周期,
(d)对照(f)为峰值情况
(e)对照(f)为谷值情况
吉布斯效应:
在w=wc处形成过渡带,宽度为4π/N
波动频率随着N的增加而增大
结果的最大值和最小值的大小与N无关,导致用此方式设计滤波器时,通带/阻带的衰减是无法控制的

3、窗函数长度与加窗效应

基于MATLAB,画出长度N分别为8、16、32的矩形窗函数的幅度谱,并画出基于矩形窗所设计的相应长度线性相位FIR低通滤波器的幅频响应。根据结果,总结分析滤波器长度N对阻带衰减、过渡带宽度的影响。


代码如下:

%%      代码:
close all;
wc=1/4;
N=8;
alph=(N-1)/2;
wrn=boxcar(N);              %用boxcar函数产生一个矩形窗函数
WRg=fft(wrn,512);           %对矩形窗函数进行快速傅里叶变换
hn=fir1(N-1,wc,boxcar(N));
Hg=fft(hn,512)
Hk=fft(hn,512);
w=(0:511)*2*pi/512;

subplot(2,3,1)
plot(w/pi,20*log10(abs(WRg)/max(abs(WRg))))     %画出窗函数的频域幅度波形
xlabel('ω/π');
ylabel('W_R_g(\omega)/dB')              %学一下怎么写下标和希腊字母
title('(a) N=8')
axis([0,1,-40,5])
grid on;

subplot(2,3,4)
plot(w/pi,20*log10(abs(Hg)/max(abs(Hg))))
xlabel('ω/π');
ylabel('H_g(\omega)/dB')
title('(d) N=8')
axis([0,1,-60,5])
grid on;

N=16;
alph=(N-1)/2;
wrn=boxcar(N);
WRg=fft(wrn,512);
hn=fir1(N-1,wc,boxcar(N));
Hg=fft(hn,512)
Hk=fft(hn,512);
w=(0:511)*2*pi/512;

subplot(2,3,2)
plot(w/pi,20*log10(abs(WRg)/max(abs(WRg))))
xlabel('ω/π');
title('(b) N=16')
axis([0,1,-40,5])
grid on;

subplot(2,3,5)
plot(w/pi,20*log10(abs(Hg)/max(abs(Hg))))
xlabel('ω/π');
title('(e) N=16')
axis([0,1,-60,5])
grid on;

N=32;
alph=(N-1)/2;
wrn=boxcar(N);
WRg=fft(wrn,512);
hn=fir1(N-1,wc,boxcar(N));
Hg=fft(hn,512)
Hk=fft(hn,512);
w=(0:511)*2*pi/512;

subplot(2,3,3)
plot(w/pi,20*log10(abs(WRg)/max(abs(WRg))))
xlabel('ω/π');
title('(c) N=32')
axis([0,1,-40,5])
grid on;

subplot(2,3,6)
plot(w/pi,20*log10(abs(Hg)/max(abs(Hg))))
xlabel('ω/π');
title('(f) N=32')
axis([0,1,-60,5])
grid on;

运行结果:
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习

由图分析可知,N越大,过渡带宽度越窄,阻带衰减不变。

4、matlab实现不同窗函数设计FIR高通滤波器

自行设定一个固定的滤波器长度N,基于Matlab分别用不同的窗函数设计FIR线性相位高通滤波器(利用fir1函数),画出所设计滤波器的单位响应h(n)和幅频特性。根据所得结果,结合教材表7.2.2,总结各种窗函数的特性和参数。与教材给出的各种窗函数所设计的低通滤波器的单位响应进行比较,比较高通和低通FIR线性相位滤波器时域响应的不同特点。


代码如下:

clear
N=25;
wc=0.5;
window = boxcar(N);     %矩形窗
% window = bartlett(N); %三角窗
%window = hanning(N);   %汉宁窗
%window = hamming(N);   %哈明窗
%window = blackman(N);  %布莱克曼窗
%window = kaiser(N);    %凯塞窗

hn=fir1(N-1,wc,'high',window);
subplot(2,1,1)
stem(hn)
title('单位脉冲响应')
subplot(2,1,2)
Hn=fft(hn,512);
Hn=Hn';
plot((0:length(Hn)-1)/length(Hn)*2,20*log10(abs(Hn)))
title('滤波器的幅频响应')
xlabel('w/pi')
ylabel('db')

矩形窗:
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习

三角窗:
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习

汉宁窗:
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习

哈明窗:
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习

布莱克曼窗:
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习

凯塞窗:
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习

窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习
低通滤波器在N/2两侧的相邻两点为正值,高通滤波器在N/2两侧的相邻两点为负值。

5、窗函数法设计FIR线性相位滤波器的步骤

举例说明窗函数法设计FIR线性相位滤波器的步骤:自行给定滤波器类型和技术指标,利用窗函数法设计FIR线性相位滤波器,按照设计步骤手算(不用MATLAB编程)。

窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习

6、用matlab设计一个FIR滤波器和一个IIR滤波器并滤波

设模拟信号x(t)=cos(800πt)+ cos(1000πt)+ cos(1600πt),用2000Hz的采样频率对其数字化,得到相应的序列x(n)。分别设计IIR滤波器和FIR滤波器(窗函数法),对x(n)进行滤波,要求滤除其中的cos(1000πt)分量(衰减到原幅度的1%以下),且保留的两个频率分量幅度变化不超过1%。a) 请根据以上要求,确定数字滤波器的类型和技术指标参数,完成滤波器设计,并画出所设计IIR、FIR数字滤波器的幅频特性和相频特性、x(n)经过两种滤波器滤波前后的时域信号及其幅度频谱,比较其结果的异同并分析其原因。b) 设x1(t)由所保留的2个分量构成(x(t)=cos(800πt) + cos(1600πt)),y(n)是IIR滤波后的输出,yf(n)是FIR滤波后的输出,利用实验一的方法,对y(n)和yf(n)进行时域恢复,恢复结果分别为y(t)和yf(t),分别画出x1(t)、y(t)和yf(t),比较分析其异同,总结线性相位滤波器的优点。

代码:

%%      代码:

clear
T=1/2000;
n=0:500;
t=n*T;
N=256;
x=cos(800*pi*t)+cos(1000*pi*t)+cos(1600*pi*t);
X=fft(x(1:256),N);

%%      IIR滤波器设计
fpl=800*T;                  %技术指标
fsl=950*T;
fsu=1050*T;
fpu=1200*T;
wp=[fpl,fpu];
ws=[fsl,fsu]
rp=0.083;                   %衰减不大于???
rs=40;                      %衰减不小于???

[Nf,wc]=buttord (wp,ws,rp,rs)
[B,A]=butter(Nf,wc,'stop')

figure(1)
freqz(B,A)
title('IIR滤波器频率响应');

%%      FIR滤波器设计
Bt=fpu-fpl;
M0=ceil(6.2*pi/Bt);
M=M0+mod(M0+1,2);
Wc=[900*T 1300*T];
hn=fir1(M-1,Wc,'stop',hanning(M));      %汉宁窗

figure(2)
A1=[1,zeros(1,M-1)];
freqz(hn,A1)
title('FIR滤波器频率响应');

%滤波及结果
y=filter(B,A,x)
Y=fft(y(240:495),256);
yf=filter(hn,A1,x);
Yf=fft(yf(240:495),256);


figure(3)
subplot(3,2,1)
stem(x(301:360));
title('原信号');
subplot(3,2,3)
stem(y(301:360));
title('IIR滤波输出');
subplot(3,2,5)
stem(yf(301:360));
title('FIR滤波输出');
subplot(3,2,2)
plot((0:127)/127,abs(X(1:128)))
title('原信号幅度频谱');
xlabel('×πrad')
subplot(3,2,4)
plot((0:127)/127,abs(Y(1:128)))
title('IIR滤波输出幅度频谱');
xlabel('×πrad')
subplot(3,2,6)
plot((0:127)/127,abs(Yf(1:128)))
title('FIR滤波输出幅度频谱');
xlabel('×πrad')

t1=-0.1:0.0001:0.1;
x1=cos(800*pi*t1)+cos(1600*pi*t1);
y1=y(300:363);
yf1=yf(300:363);

figure(4)

subplot(3,1,1)
plot((0:0.001:0.099),x1(1001:1100))
title('cos(800*pi*t)+cos(1600*pi*t)');
xt=0;
for n=1:length(y1)
sc=sin(pi*(t1-(n-1)*T)/T)./(pi*(t1-(n-1)*T));
xt=xt+T*y1(n)*sc;
end;
xtf=0;
for n=1:length(yf1)
sc=sin(pi*(t1-(n-1)*T)/T)./(pi*(t1-(n-1)*T));
xtf=xtf+T*yf1(n)*sc;
end;

subplot(3,1,2)
plot((0:0.001:0.099),xt(1001:1100))
axis([0,0.1,-2,2])
title('IIR滤波恢复信号');

subplot(3,1,3)
plot((0:0.001:0.099),xtf(1001:1100))
axis([0,0.1,-2,2])
title('FIR滤波恢复信号');

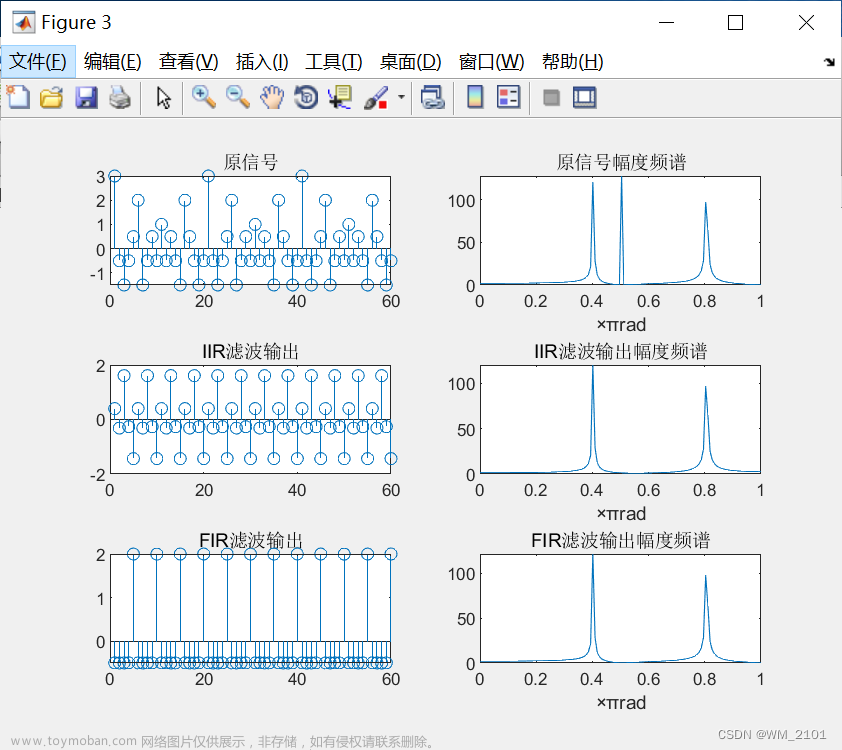

运行结果:

窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习
窗函数法设计滤波器的原理,数字信号处理,信号处理,笔记,matlab,学习
分析:
有关此题的说法,判断正误
A、IIR滤波器输出有明显失真,对,如图4
B、FIR滤波器输出无明显失真,对,如图4
C、相同技术指标下,IIR滤波器的阶次低,FIR滤波器的阶次高,对
D、本题FIR滤波器的长度一定是奇数,错,因为E错
E、必须使用带阻滤波器,错,可以用两个低通滤波器

三、反思总结

暂无文章来源地址https://www.toymoban.com/news/detail-794729.html
