在华为eNSP中配置VRRP与MSTP协议

一、简介：

1、什么是VRRP：

（1）VRRP（Virtual Router Redundancy Protocol）的概念：

  VRRP（Virtual Router Redundancy Protocol）指的是一种实现路由器冗余备份的协议，常用于构建局域网内的高可用性、无故障转移的网络拓扑。通过使用 VRRP，可以将多个路由器构成一个虚拟路由器，对外提供单一的虚拟 IP 地址和 MAC 地址，其中一个路由器被选举为虚拟路由器的主机，而其他路由器则被定义为热备份。

（2）VRRP（Virtual Router Redundancy Protocol）的作用：

在 VRRP 中，每个实际路由器都拥有一个默认优先级，当网络上出现故障（如主路由器无法继续提供服务），热备份路由器会被自动顶替为新的主路由器，保证网络服务的持续性。

（3）VRRP（Virtual Router Redundancy Protocol）的概括：

简单来说，VRRP 可以将多个物理路由器组成一个虚拟路由器，避免单点故障和网络中断的发生，实现路由器的高可用性和无故障切换。

2、什么是MSTP：

（1）MSTP（Multiple Spanning Tree Protocol）的概念：

MSTP（Multiple Spanning Tree Protocol）指的是一种基于标准 STP（Spanning Tree Protocol）的扩展协议，用于网络中多个 VLAN 的环路问题。它可以将多个 VLAN 拥有相同的网关交换机时，将这些 VLAN 网络同时连入并隔离 STP，形成多个独立的 STP 实例，从而避免一个 STP 实例影响整个网络的工作。

（2）MSTP（Multiple Spanning Tree Protocol）的作用：

在一些使用 VLAN 环境中，所有 STP 发生变化时，可能会出现链路或者网络出现抖动或断开的情况，企业需要做出升级或者增加网络设备的变化。MSTP 常用于解决这种问题，它能够在网络中对于子网及其上的路径进行分类，并提供控制机制进行统一管理。

（3）MSTP（Multiple Spanning Tree Protocol）的概括：

简单来说，MSTP 可以通过将每个 VLAN 网络独立成 STP 实例的方式，解决多个 VLAN 网络之间的环路问题，避免不同 VLAN 网络之间互相影响。这样可以提高网络环境下的可用性与可靠性，促进企业网络的稳定化运行。

二、要求：

实验所需要的拓补图：

首先，你需要在ensp软件中创建一个拓扑图。在创建拓扑图时，你需要添加一个路由器、四台主机、两台三层交换机以及两台两层交换机。创建完成后，全部都开始启动，然后确保你的拓扑图中的设备能够正常连接和通信。

网络规划：

(1)交换机之间的接口全部为 Trunk 类型。
(2)在 SW1和 SW2 上配置 VRRP，Master 路由器优先级为 150，Backup 路由器优先级为 110。当Master 路由器的上行接口出现故障，其优先级减少 70，实现由 Master 路由器到 Backup 路由器的切换。
(3)在 Sw1 交换机上配置 VLAN 接口IP地址:
VLAN2 接口的 IP地址: 192.168.2.1/24
VLAN3 接口的 IP地址: 192.168.3.1/24
VLAN4 接口的 IP地址: 192.168.4.1/24
(4)在 Sw2 交换机上配置 VLAN 接口IP地址:

VLAN2 接口的IP地址: 192.168.2.2/24

VLAN3 接口的 IP地址: 192.168.3.2/24

 VLAN4 接口的IP地址: 192.168.4.2/24

(5) PC的P 地址及网关如下:
PC1的IP地址: 192.168.2.10/24，网关为 192.168.2.254/24
PC2的IP地址: 192.168.3.10/24，网关为192.168.3.254/24
PC3的IP地址: 192.168.2.11/24，网关为 192.168.2.254/24
PC4的IP地址: 192.168.4.10/24，网关为 192.168.4.254/24
(6) SW1 与 NAT 网段: 192.168.100.0/30，SW2 与NAT 网段: 192.168.100.4/30，NAT 上用 Loopback0 模拟 Internet，IP地址为 222.103.255.1/30

三、配置PC端的基础配置

PC1的参数配置：

 PC2的参数配置：

PC3的参数配置：

PC4的参数配置：

 四、配置S1和S2的VRRP

1、S1参数配置：

S1配置：
sys
sysname S1
undo info enable
vlan batch 2 3 4 100
interface vlanif 2
ip address 192.168.2.1 24
vrrp vrid 2 virtual-ip 192.168.2.254
vrrp vrid 2 priority 150
vrrp vrid 2 preempt-mode timer delay 1
vrrp vrid 2 timer advertise 1
vrrp vrid 2 track interface GigabitEthernet 0/0/1 reduced 70
interface vlanif 3
ip address 192.168.3.1 24
vrrp vrid 3 virtual-ip 192.168.3.254
vrrp vrid 3 priority 110
vrrp vrid 3 preempt-mode timer delay 1
vrrp vrid 3 timer advertise 1
interface vlanif 4
ip address 192.168.4.1 24
vrrp vrid 4 virtual-ip 192.168.4.254
vrrp vrid 4 priority 110
vrrp vrid 4 preempt-mode timer delay 1
vrrp vrid 4 timer advertise 1

2、S2参数配置：

S2配置：
sys
sysname S2
undo info enable
vlan batch 2 3 4 100
interface vlanif 2
ip address 192.168.2.2 24
vrrp vrid 2 virtual-ip 192.168.2.254
vrrp vrid 2 priority 110
vrrp vrid 2 preempt-mode timer delay 1
vrrp vrid 2 timer advertise 1
interface vlanif 3
ip address 192.168.3.2 24
vrrp vrid 3 virtual-ip 192.168.3.254
vrrp vrid 3 priority 150
vrrp vrid 3 preempt-mode timer delay 1
vrrp vrid 3 timer advertise 1
vrrp vrid 3 track interface GigabitEthernet 0/0/1 reduced 70
interface vlanif 4
ip address 192.168.4.2 24
vrrp vrid 4 virtual-ip 192.168.4.254
vrrp vrid 4 priority 150
vrrp vrid 4 preempt-mode timer delay 1
vrrp vrid 4 timer advertise 1
vrrp vrid 4 track interface GigabitEthernet 0/0/1 reduced 70

五、配置S1、S2、S3、S4的链路

1、S1的参数配置：

S1配置：
interface vlanif 100
ip address 192.168.100.1 30
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 100
interface GigabitEthernet 0/0/13
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet 0/0/14
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet 0/0/15
port link-type trunk
port trunk allow-pass vlan all

2、S2的参数配置：

S2配置：
interface vlanif 100
ip address 192.168.100.5 30
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 100
interface GigabitEthernet 0/0/13
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet 0/0/14
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet 0/0/15
port link-type trunk
port trunk allow-pass vlan all

3、S3的参数配置：

S3配置：
sys
sysname S3
undo info enable
vlan batch 2 3 4 100
interface Ethernet0/0/13
port link-type trunk
port trunk allow-pass vlan all
interface Ethernet0/0/14
port link-type trunk
port trunk allow-pass vlan all
interface Ethernet 0/0/1
port link-type access
port default vlan 2
interface Ethernet 0/0/2
port link-type access
port default vlan 3

4、S4的参数配置：

S4配置：
sys
sysname S4
undo info enable
vlan batch 2 3 4 100
interface Ethernet0/0/13
port link-type trunk
port trunk allow-pass vlan all
interface Ethernet0/0/14
port link-type trunk
port trunk allow-pass vlan all
interface Ethernet 0/0/1
port link-type access
port default vlan 2
interface Ethernet 0/0/2
port link-type access
port default vlan 4

六、配置S1、S2、S3、S4的MSTP

1、S1的参数配置：

S1配置:
stp region-configuration
region-name STP
instance 1 vlan 2
instance 2 vlan 3 4
revision-level 1
active region-configuration
stp root primary

2、S2的参数配置：

S2配置：
stp region-configuration
region-name STP
instance 1 vlan 2
instance 2 vlan 3 4
revision-level 1
active region-configuration
stp root secondary

3、S3的参数配置：

S3配置：
stp region-configuration
region-name STP
instance 1 vlan 2
instance 2 vlan 3 4
revision-level 1
active region-configuration
stp instance 1 root primary
stp instance 2 root secondary

4、S4的参数配置：

S4配置：
stp region-configuration
region-name STP
instance 1 vlan 2
instance 2 vlan 3 4
revision-level 1
active region-configuration
stp instance 2 root primary
stp instance 1 root secondary

七、配置R1的参数以及R1、S1、S2的静态路由：

1、R1的参数配置：

R1配置：
sys
undo info-center enable
sysname R1
interface GigabitEthernet 0/0/0
ip address 192.168.100.6 30
interface GigabitEthernet 0/0/1
ip address 192.168.100.2 30
interface LoopBack 0
ip address 222.103.225.1 30
ip route-static 192.168.2.0 24 192.168.100.1
ip route-static 192.168.3.0 24 192.168.100.5
ip route-static 192.168.4.0 24 192.168.100.5

2、S1的参数配置：

S1配置：
ip route-static 192.168.100.4 30 192.168.100.2
ip route-static 222.103.225.0 30 192.168.100.2

3、S2的参数配置：

S2配置：
ip route-static 192.168.100.0 30 192.168.100.6
ip route-static 222.103.225.0 30 192.168.100.6

八、验证：

1、查看MSTP

查看MSTP可以用display stp brief

2、查看VRRP

查看VRRP可以用display vrrp brief

3、查看PC端是否可以ping通全网以及LoopBack的外网

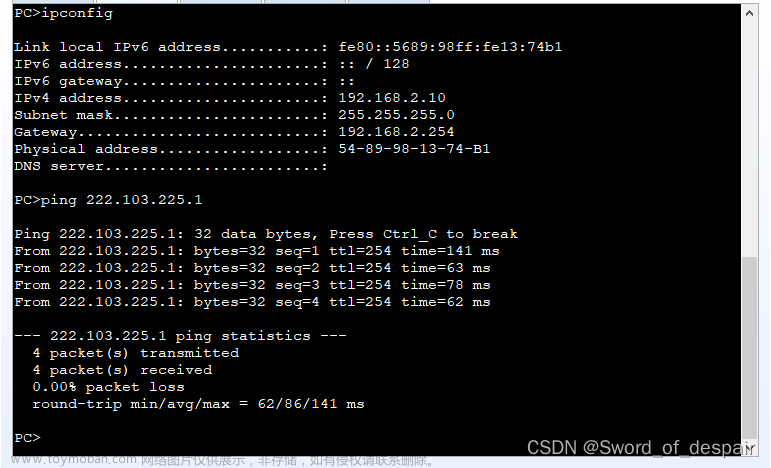

LoopBack外网：

Ping全网：

试验完成后需要保存需在每个交换机上ctal+z退出操作权限，然后再save保存。 文章来源地址https://www.toymoban.com/news/detail-796931.html
