1.在项目中新建一个VI，命名为FPGA IO Test。

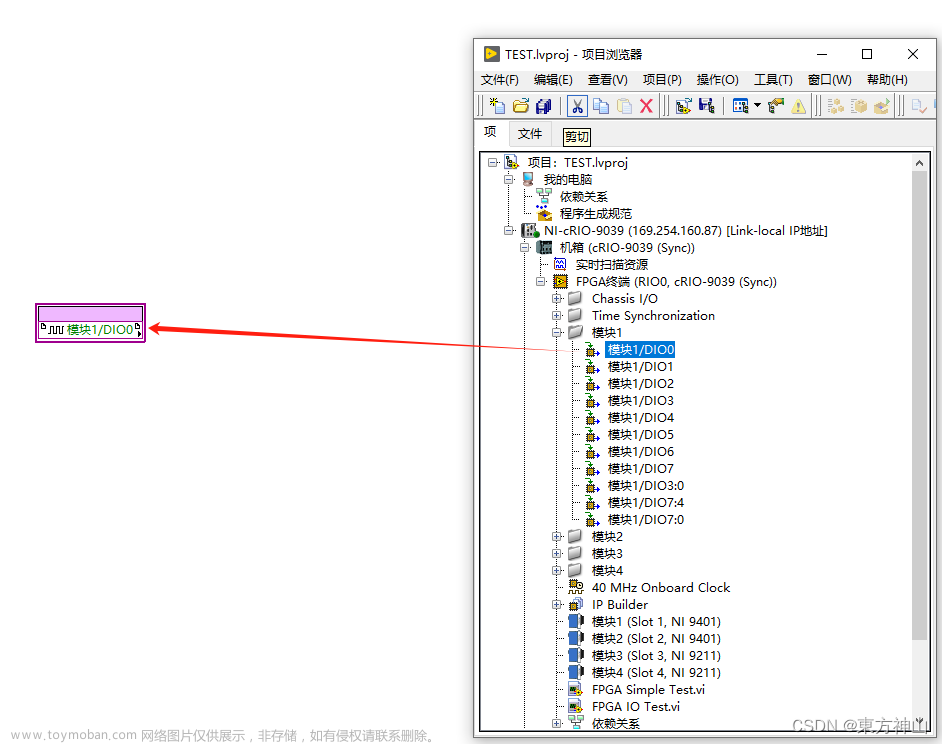

2. 可以直接将项目中的FPGA IO拖入程序框图中。
FPGA IO的类型：
数字线：
数字端口：
模拟IO：
其他：
3.如果新增加了FPGA资源，不是创建项目时扫描到的，则需要将FPGA IO添加到项目中。
首先需要连接cRIO机箱，并搜索C系列模块。
搜索C系列模块。
将新添加的C系列模块添加到项目中。
4.在程序框图中，也可以使用FPGA IO 框图选板添加FPGA IO。
以FPGA IO节点为例，可以选择已添加到项目里的FPGA IO。
5.项目浏览器配置FPGA IO项。
为FPGA IO分配名称及配置仲裁。
6. .配置C系列模块属性。
配置DIO初始线方向。
7.简单写一个FPGA IO使用的程序。
8.编译运行此程序，并查看该数字卡的引脚，将DIO0和DIO4通过物理连线练到一起。观察DIO的状态是否如程序一样。文章来源：https://www.toymoban.com/news/detail-797868.html
