一、LAN8720A----简介
LAN8720A 是低功耗的 10/100M 以太网 PHY 层芯片，I/0 引脚电压符合EEE802.3-2005 标准，支持通过 RMI 接口与以太网 MAC 层通信，内置 10-BASE-T/100BASE-TX 全双工传输模块，支持 10Mbps 和 100Mbps。
LAN8720A 可以通过自协商的方式与目的主机最佳的连接方式(速度和双工模式)，支持 HPAuto-MDIX 自动翻转功能，无需更换网线即可将连接更改为直连或交又连接。
LAN8720A 的主要特点如下:
- 高性能的 10/100M 以太网传输模块
- 支持 RMII 接口以减少引脚数
- 支持全双工和半双工模式
- 两个状态 LED 输出
- 可以使用 25M 晶振以降低成本
- 支持自协商模式
- 支持 HP Auto-MDIX 自动翻转功能
- 支持 SMI 串行管理接口
- 支持 MAC 接口
LAN8720A----系统框图
LAN8720A----内部架构
二、LAN8720A----引脚说明
LAN8720A----引脚图
LAN8720A----引脚说明表
| 引脚编号 | 符号 | 名称 | 说明 |
|---|---|---|---|
| 1 | VDD2A | +3.3V通道2模拟端口电源 | 通道2和内部稳压器的+3.3V模拟端口电源 |
| 2 | LED2 | 链路速度LED指示 | 当工作速度为100 Mbps时，该引脚将驱动为有效状态。 当工作速度为10 Mbps时，或者线路隔离期间，该引脚处于无效状态。 |
| nINTSEL | 14引脚(nINT/REFCLKO) 功能选择配置引脚 |
当引脚 悬空或拉高至 VDD2A 时(默认)，REF_CLK输入模式，nINT/REFCLKO是低电平有效的中断输出。 当引脚拉低接地时，REF_CLK输出模式，nINT/REFCLKO是REF_CLK的时钟源。 |
|
| 3 | LED1 | 链路活动LED指示 | 该引脚在检测到有效链路时，驱动为有效状态，在检测到活动时闪烁。 |
| REGOFF | 稳压器关闭配置脚 | 该配置脚用于禁止内部1.2V稳压器。禁止稳压器时，必须向VDDCR提供外部1.2V电压。 当REGOFF通过外部电阻拉高至VDD2A时，禁止内部稳压器。 当REGOFF悬空或拉低时，使能内部稳压器 （默认）。 |
|
| 4 | XTAL2 | 外部晶振输出 | 外部晶振输出 |
| 5 | XTAL1 | 外部晶振输入 | 外部晶振输入 |
| CLKIN | 外部时钟输入 | 单端时钟振荡器输入。 注：使用单端时钟振荡器时，不得连接XTAL2。 |
|
| 6 | VDDCR | +1.2V数字内核电源 | 除非通过REGOFF 配置脚配置为稳压器关闭模式，否则由片上稳压器供电。 注： 应在该引脚上使用并联接地的1 μF和470 pF 去耦电容。 |
| 7 | RXD1 | 接收数据1 | 收发器在接收路上的通道1。 |
| MODE1 | PHY工作模式1配置脚 | 该配置脚搭配MODE0和MODE2用于设置默认PHY 模式。 | |
| 8 | RXD0 | 接收数据0 | 收发器在接收路上的通道0。 |
| MODE0 | PHY工作模式0配置脚 | 该配置脚搭配MODE1和MODE2用于设置默认PHY模式。 | |
| 9 | VDDIO | +1.6V到+3.6V可变I/O电源 | +1.6V到+3.6V可变I/O电源 |
| 10 | RXER | 接收错误 | 该信号置为有效时表示在当前从收发器传输的帧中检测到错误。 |
| PHYAD0 | PHY地址0配置脚 | 该配置脚用于设置收发器的SMI地址。 | |
| 11 | CRS_DV | 载波侦听/接收数据有效 | 该信号置为有效时表示接收介质处于非空闲状态。当接收到10BASE-T数据包时，CRS_DV置为有效，但RXD[1:0]保持低电平，直到接收到SFD字节（10101011）为止。 注： 根据RMII标准，在10BASE-T半双工模式 下，发送的数据不环回到接收数据引脚。 |
| MODE2 | PHY工作模式2配置脚 | 该配置脚搭配MODE0和MODE1用于设置默认PHY模式。 | |
| 12 | MDIO | SMI数据输入/输出 | 串行管理接口数据输入/输出 |
| 13 | MDC | SMI时钟 | 串行管理接口时钟 |
| 14 | nINT | 中断输出 | 低电平有效中断输出。放置一个上拉至VDDIO的外部电阻 |
| REFCLKO | 参考时钟输出 | REFCLKO可通过nINTSEL配置脚来选择。 此可选50MHz时钟输出源于25MHz晶体振荡器。 |
|
| 15 | nRST | 外部复位 | 系统复位。该信号低电平有效。 |
| 16 | TXEN | 发送使能 | 指示TXD[1:0]上存在有效的发送数据。 |
| 17 | TXD0 | 发送数据0 | MAC使用该信号将数据发送到收发器。 |
| 18 | TXD1 | 发送数据1 | MAC使用该信号将数据发送到收发器。 |
| 19 | VDD1A | +3.3V通道1模拟端口电源 | 通道1的+3.3V模拟端口电源 |
| 20 | TXN | 以太网TX/RX负通道1 | 发送/接收负通道1 |
| 21 | TXP | 以太网TX/RX正通道1 | 发送/接收正通道1 |
| 22 | RXN | 以太网TX/RX负通道2 | 发送/接收负通道2 |
| 23 | RXP | 以太网TX/RX正通道2 | 发送/接收正通道2 |
| 24 | RBIAS | 外部1%偏置电阻输入 | 该引脚需要通过12.1 kΩ（1%）电阻接地。 |
三、LAN8720A----电路原理图
1. REF_CLK输入模式
在REF_CLK输入模式下，50 MHz REF_CLK在XTAL1/CLKIN引脚上进行驱动。
使用该模式时，必须在器件外部为 REF_CLK提供50 MHz时钟源，该时钟被驱动到MAC和PHY。

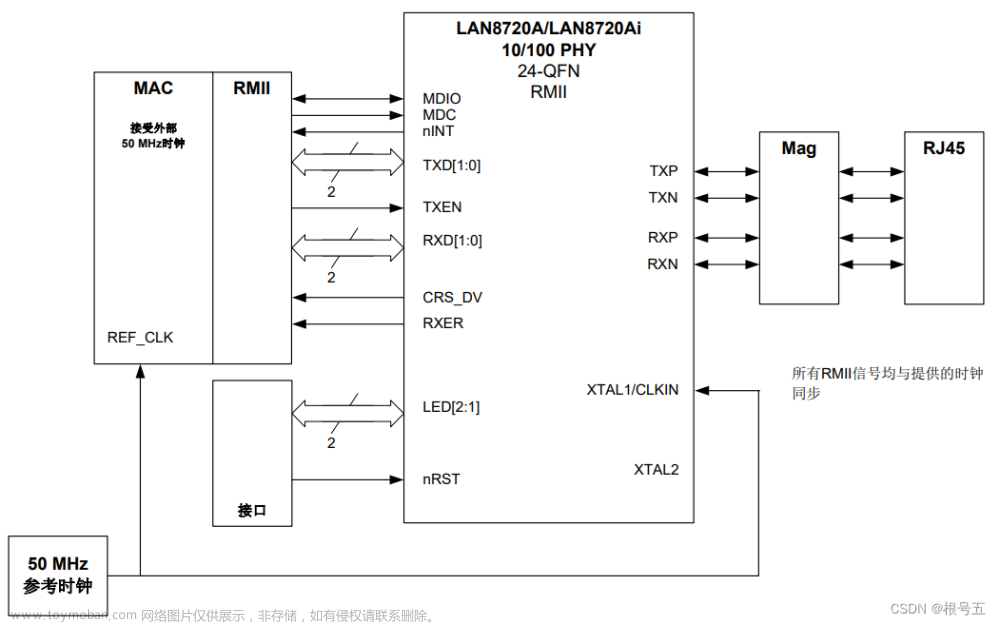

为REF_CLK提供外部50 MHz时钟源，具体如下图：
2. REF_CLK输出模式
为降低BOM成本，该器件配备通过低成本25 MHz基频晶振来生成RMII REF_CLK信号的功能。
与通常需要50 MHz的3次谐波晶振相比，这类晶振价格更低廉。MAC必须支持外部时钟才能使用该功能。

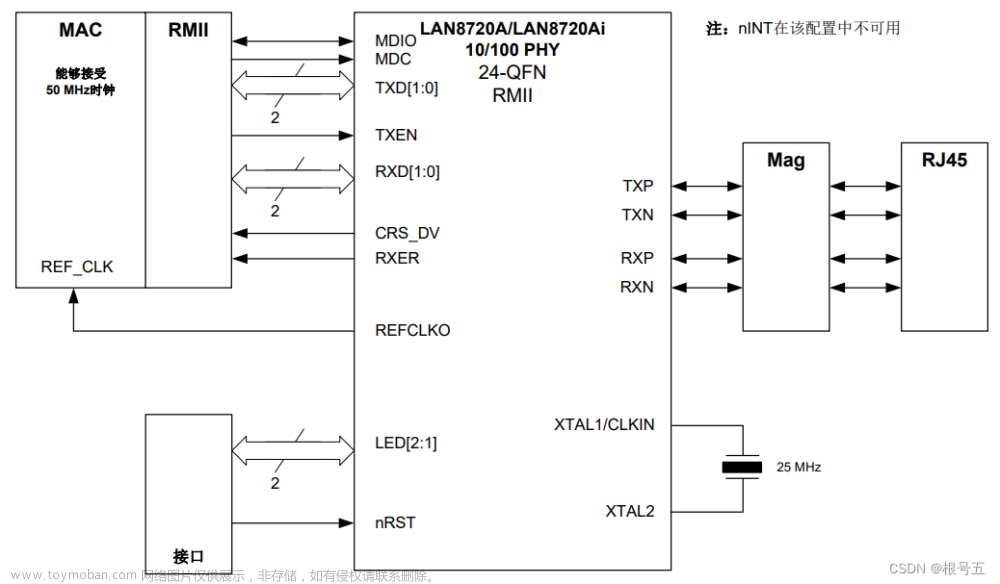

通过25 MHz晶振生成REF_CLK，具体如下图：
通过外部25 MHz时钟源生成REF_CLK，具体如下图：
