Unity引擎打包AssetBundle后模型网格数据丢失问题

大家好，我是阿赵。
在项目里面，有时候会遇到这样一个问题。在Unity编辑器里面编写了一个shader，在编辑器看，效果都是没有问题的。但如果把资源打包成AssetBundle后，会发现shader的表现不对了。遇到了这种问题的时候，一般人会各自的怀疑，怀疑是不是shader写得不对，导致在不同平台的表现不对。
实际上，有很多时候这并不是shader本身的问题，而是shader需要的数据丢失了，比如顶点颜色、法线、切线等。

一、模拟一个环境

我这里准备了2样东西：

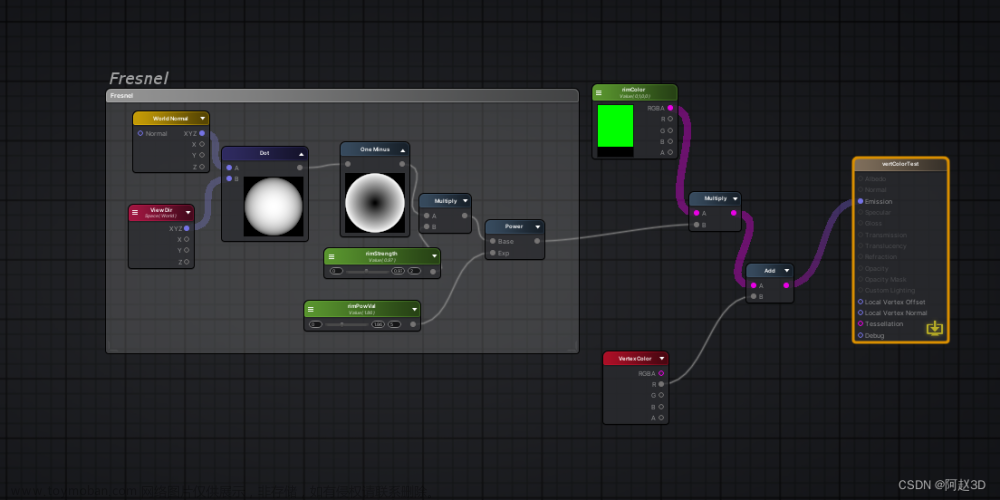

1、一个shader，为了简单，我直接用ase连了一下线。这个shader有2个功能，一个是根据顶点颜色显示模型颜色，第二个是做了个边缘光效果。

2、从3DsMax里面导出了一个茶壶模型。茶壶模型带有顶点颜色，颜色是从底部到顶部从黑到白色渐变。

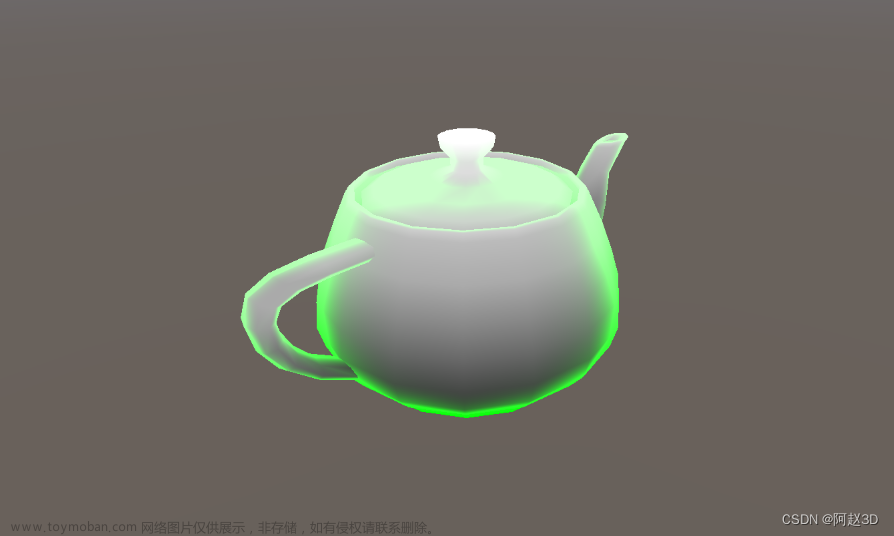

把模型从3DsMax导出成fbx，然后导入Unity，并且赋予材质之后，效果应该是这样的：

二、打包AssetBundle并加载

我这里模拟了拆分依赖的情况来打包AssetBundle，其中茶壶的预设、材质球和茶壶的fbx，都分别设置了AssetBundleName，并打包成3个AssetBundle。

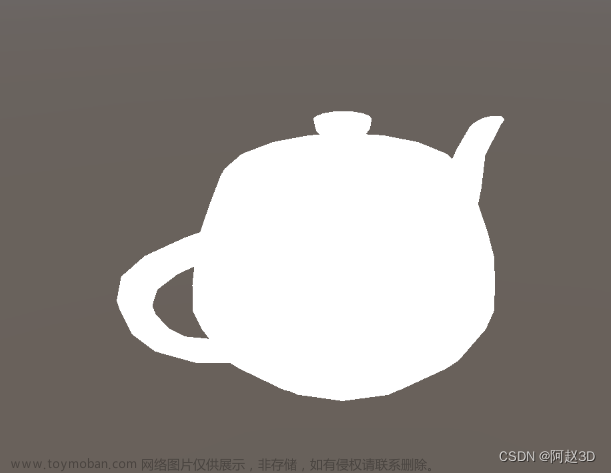

然后加载了，通过依赖查找的方式，先加载了fbx和材质球的AssetBundle，然后再加载茶壶预设的AssetBundle。并把茶壶生成在场景里面。看到的效果是这样的：

很明显，和刚才在编辑器里面看到的效果不一样。

三、问题和解决

为了验证一下出现问题的原因，我们可以单独把模型的顶点色、法线、切线用shader输出一下来检查。
下面的图片里面，左边的茶壶是通过AssetBundle加载的，右边的是直接在编辑器拖进去的。

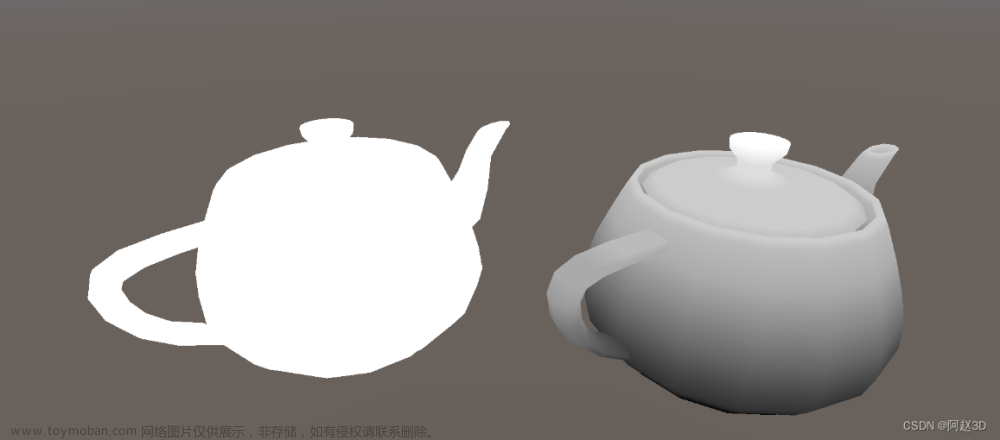

顶点颜色：

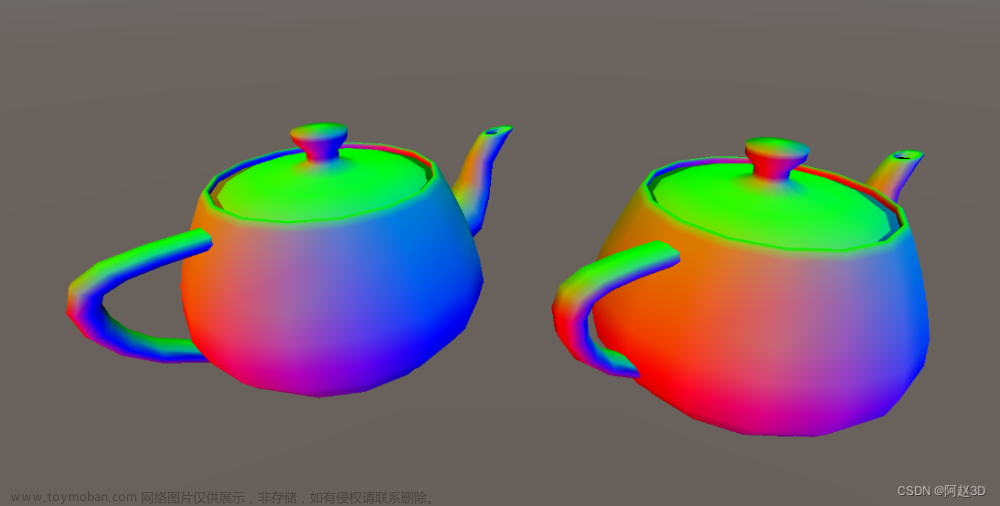

世界空间法线：

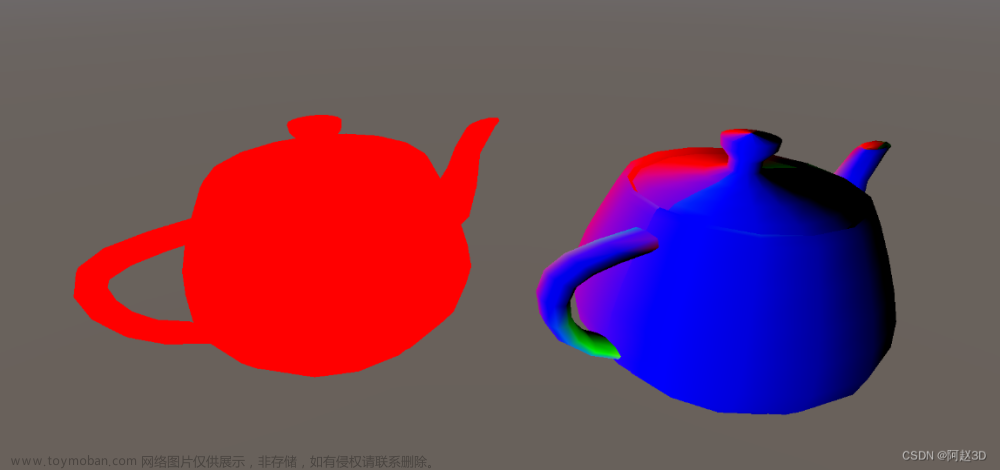

世界空间切线：

可以看出来，通过AssetBundle加载的茶壶，它的顶点颜色丢失了，变成了全部都是白色。法线数据还在，但切线数据也丢了。
为什么在打包AssetBundle的时候，模型网格的数据会丢失呢？
可以打开PlayerSetting看看，里面有2个选项：

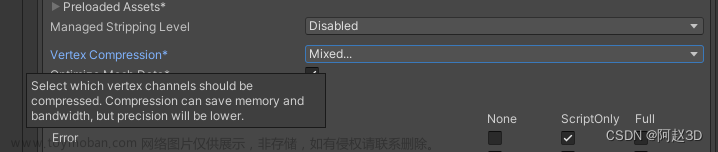

Vertex Compression选项，看看说明可以知道，这是一个对顶点数据的压缩。压缩顶点数据可以减少内存和带宽的占用，但精度会变低。从说明可以知道，这个选项只会降低精度，并不会把数据直接丢弃。所以这个选项并不是引起问题的原因。

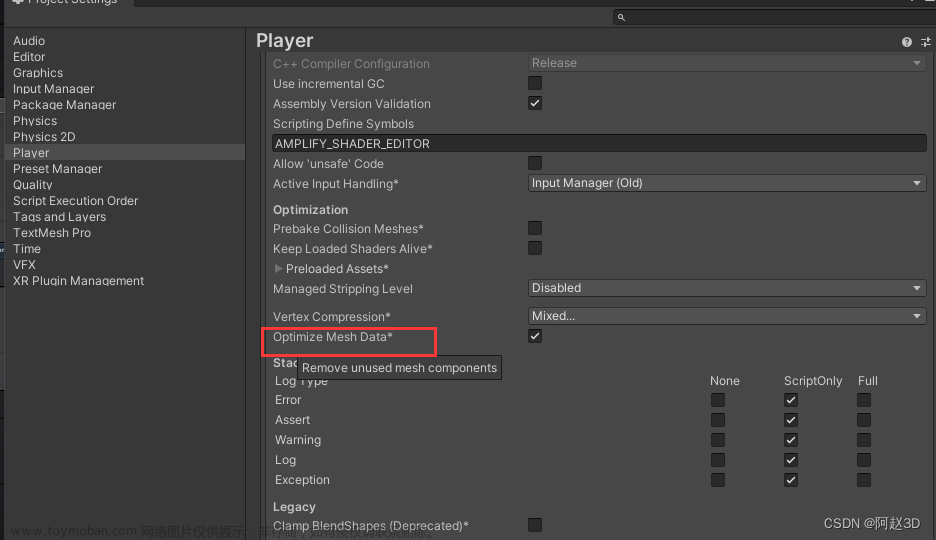

再看来Optimize Mesh Data选项。这个选项直接是去掉了不使用的网格组件数据。
这里要回头看看一个问题，由于我们把fbx单独打包了AssetBundle。而由于这个fbx在单独打包的时候，并不知道有什么材质球使用了它的哪些属性，所以它会认为，除了必要的顶点、索引和UV信息以外，其他的数据都是可以被丢弃掉的。
为了验证这个问题。我取消了fbx和材质球的单独打包，只打包预设作为AssetBundle。果然shader的显示就正常了。
但实际项目中，由于同一个fbx被多个模型预设使用，为了减少重复依赖打包，我们是不可避免的把网格模型单独打包AssetBundle作为依赖的。所以，这个问题不能简单的整体打包来解决。
下面来看看解决的办法。

方法一:

很明显的，由于Optimize Mesh Data选项导致数据被丢弃，我们只要不勾选这个选项，那么数据就不会被丢弃了。

方法二：

不要直接打包Fbx，而是通过ctrl+D，把Fbx里面的mesh复制出来，然后再把这个mesh作为资源来打包AssetBundle，预设上面也不要引用fbx，而是引用复制出来的mesh。

这样操作之后，打包AssetBundle再加载，顶点数据同样的不会丢失。

对比这两种解决方法，我更倾向于第二种。这是因为，fbx在导入unity的时候，其实还带着其他的数据，比如导入或者unity自动生成的材质球数据。这些数据我们一般都不希望使用的。所以复制出我们想要的网格数据使用，就避免了引用整个fbx，也避免了产生一些不必要的内存和加载的问题。文章来源地址https://www.toymoban.com/news/detail-725741.html
