板卡概述

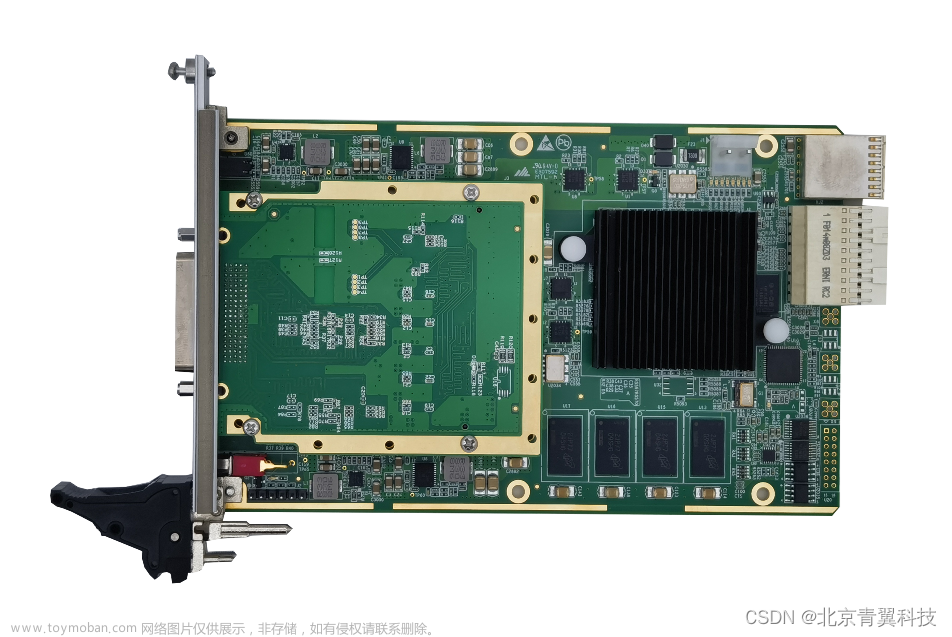

PXIE301-211A是一款基于PXIE总线架构的16路高速LVDS、4路低速LVDS采集、2路隔离RS422数据处理平台，该平台板卡采用Xilinx的高性能Kintex 7系列FPGA XC7K325T作为实时处理器，实现各个接口之间的互联。板载1组64位的DDR3 SDRAM用作数据缓存。板卡具有1个FMC（HPC）接口，通过扣上FMC子卡，来实现各种接口。FMC子卡卡通过高速连接器与FPGA进行互联。
该板卡主要适用于地面测试设备、图像采集、光纤采集等应用场景。
软件支持
1、 FPGA底层接口以及驱动程序：
1） FPGA的DDR3 SDRAM底层驱动程序；
2） PCIe Gen2总线接口开发及其驱动程序；
3） FPGA Flash加载测试程序；
4） FPGA LVDS接口读写驱动程序；
5）FPGA光纤接口测试程序；
2、 可根据客户需求提供定制化算法与系统集成：
应用范围
1、 地面测试设备；
2、 LVDS图像采集设备；
技术指标
1、 板载FPGA实时处理器：XC7K325T-2FFG900I；
1） 接口标准：3U PXIE；
2） 接口协议：PCI Expres Gen2 X8；
3） DMA支持：支持XDMA；
4） 数据带宽：高达2.5GByte/s；
5） 驱动支持：支持Win7/10 64位操作系统；
2、 FMC子卡指标：
1） 接口标准：FMC（HPC）接口，符合VITA57.1规范；
2） 高速LVDS接口：x16 LVDS接口，接口芯片为：DS90LV032A；
3） 低速LVDS接口：X4 LVDS接口，接口芯片为：DS90LV032A；
4） 隔离RS422接口：2路，接口芯片为：ADM2682E；
5） 接口连接器：HJ30J-55ZKW；
6） 子卡供电为+3.3V供电；
3、动态存储性能：
1） 缓存数量：1组DDR3 SDRAM；
2） 存储带宽：64位，500MHz工作时钟，1GHz数据率；
3） 存储容量：2GByte DDR3 SDRAM；
4、 其它接口性能：
1） 1片BPI Nor Flash用于FPGA加载，容量1Gbit；
2） 载板支持4路3.3V LVCMOS GPIO输出；
3） 载板支持4路3.3V LVCMOS GPIO输入；
4） 载板支持2路RS485接口；
5） 载板支持1个JTAG调试接口；
6） 载板支持1个调试电源+12V入口；
5、物理与电气特征
1） 板卡尺寸：100 x 160mm；
2） 板卡供电：3A max@+12V（±5%）；
3） 散热方式：风冷散热；文章来源：https://www.toymoban.com/news/detail-772171.html
4） 工作温度：-40°~85°C；文章来源地址https://www.toymoban.com/news/detail-772171.html
