锁存器&触发器

这篇具有很好参考价值的文章主要介绍了锁存器&触发器。希望对大家有所帮助。如果存在错误或未考虑完全的地方,请大家不吝赐教,您也可以点击"举报违法"按钮提交疑问。

目录

一、锁存器(Latch):电平敏感1/0,是数字电路中的一种具有记忆功能的逻辑元件

二、触发器(Flip-Flop,FF):在时钟信号触发时才能动作的储存单元。

2.1 SR触发器:Q*=S+R'Q, SR=0(约束条件)

 2.2 JK触发器:Q*=JQ'+K'Q

2.3 T触发器:Q*=TQ'+T'Q

2.4 D触发器:Q*=D

 三、触发器与锁存器的相同与区别


一、锁存器(Latch):电平敏感1/0,是数字电路中的一种具有记忆功能的逻辑元件。

输出端的状态不会随输入端的状态变化而变化,仅在有锁存信号时输入的状态才被保存到输出

特点:对输入电平敏感,受布线延迟影响较大,输出易产生毛刺

或非门构成的SR锁存器:

q触发器,fpga开发q触发器,fpga开发

 文章来源地址https://www.toymoban.com/news/detail-803677.html

与非门构成的SR触发器:

 q触发器,fpga开发

二、触发器(Flip-Flop,FF):在时钟信号触发时才能动作的储存单元。

工作方式:电平触发、边沿触发、脉冲触发

2.1 SR触发器:Q*=S+R'Q, SR=0(约束条件)

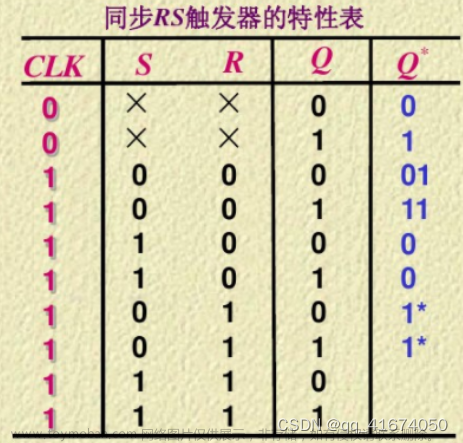

q触发器,fpga开发q触发器,fpga开发q触发器,fpga开发

 2.2 JK触发器:Q*=JQ'+K'Q

JK触发器是数字电路触发器中的一种基本电路单元。JK触发器具有置0、置1、保持和翻转功能。在各类集成触发器中,JK触发器的功能最为齐全。在实际应用中,它不仅有很强的通用性,而且能灵活地转换其他类型的触发器。由JK触发器可以构成D触发器和T触发器。

q触发器,fpga开发q触发器,fpga开发

module dff(input clk,
           input d,
           input q);

alwyas@(posedge clk ) begin
  Q<=(J&~K)|(~J&K);
end

endmodule

2.3 T触发器:Q*=TQ'+T'Q

T触发器是在数字电路中,凡在CP时钟脉冲控制下,根据输入信号T取值的不同,具有保持和翻转功能的触发器,即当T=0时能保持状态不变,当T=1时一定翻转的电路。

q触发器,fpga开发q触发器,fpga开发

module dff(input clk,
           input d,
           input q);

alwyas@(posedge clk ) begin
  Q<=(T&~Q)|(~T&Q);
end

endmodule

2.4 D触发器:Q*=D

q触发器,fpga开发 q触发器,fpga开发

module dff(input clk,
           input d,
           input q);

alwyas@(posedge clk) begin
  q<=d;
end

endmodule

 三、触发器与锁存器的相同与区别

区别:触发器比锁存器增加了一个触发信号输入端(clk),只有当触发信号到来时,触发器才能按照输入的置0、置1信号置成相应的状态

锁存器优点:面积小、速度快        缺点:易产生毛刺,静态时序分析更复杂

触发器优点:边沿触发、同步设计,毛刺影响小,时序分析简单    缺点:面积大、数据逻辑复杂
